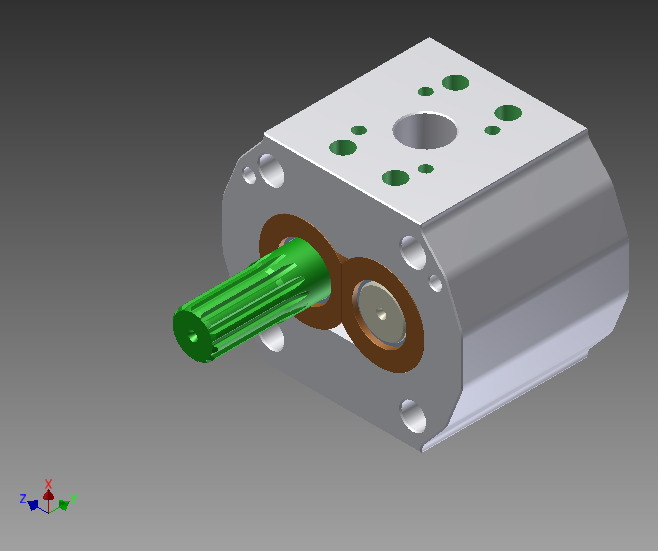

| GR38 Prototipo - Assieme |
 |
| Come nel caso della pompa standard, anche in questo assieme si è posta particolare attenzione al montaggio e all’accoppiamento il più reale possibile. Le principali differenze riguardano le dimensioni dei vari elementi, in particolare le lunghezze. Infatti per risolvere entrambi i problemi il prototipo presenta un ingombro ridotto.
Come nella pompa standard la configurazione è la stessa. In questo caso però i codoli dei rotori sono più corti. Solo i codoli, poiché per mantenere la stessa cilindrata la lunghezza dei profili deve essere la medesima. Stessa cosa per il corpo in alluminio estruso, uguale capacità ma sezioni porta boccole ridotte. Ovviamente anche le boccole e i loro anelli, nonostante siano unificate, hanno una lunghezza inferiore. Si sono utilizzate comunque boccole unificate per evitare di alzare il prezzo di lavorazione e produzione della pompa.
Nel dimensionale sotto si possono apprezzare le differenze col modello standard: |
| I vincoli sono stati simulati come PIN, nello stesso modo degli standard. |
|
|
|
