Studio e modellazione di un sistema di sollevamento a pantografo |
|---|---|
 |

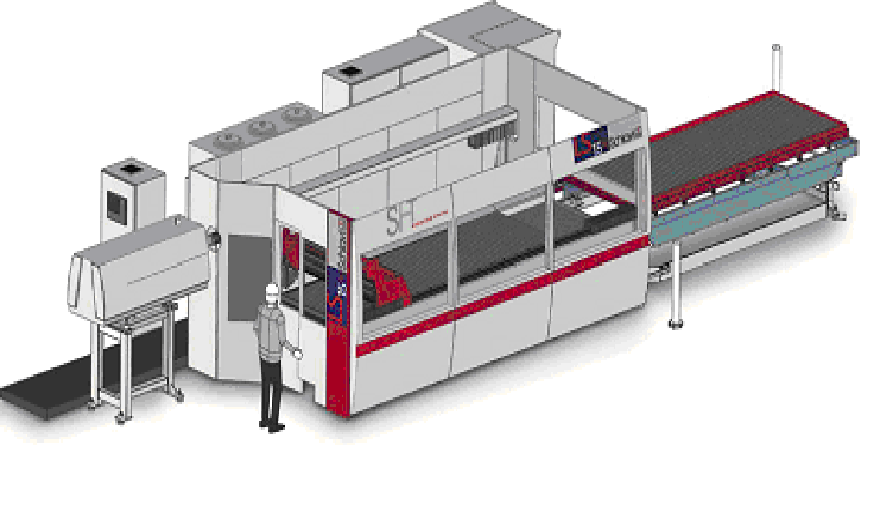

La macchina per il taglio laser necessita di un sistema che possa interscambiare due pallet per lamiera in modo tale da ottimizzare i tempi di produzione: per fare ciò esiste un meccanismo che solleva e abbassa un telaio su cui possono scorrere i pallet, facilitandone la movimentazione.

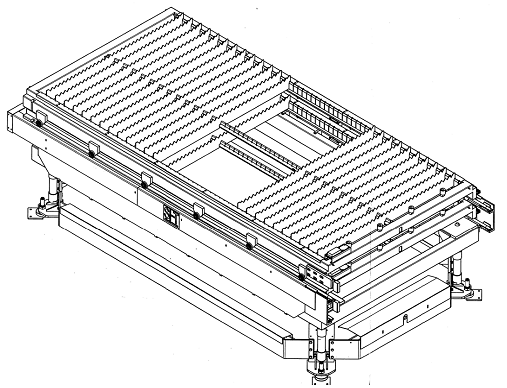

Attualmente ciò avviene grazie a quattro pistoni oleodinamici i quali sollevano in verticale la struttura sovrastante come rappresentato.
L’obiettivo è la creazione di un sistema di movimentazione che sostituisca efficientemente quello già esistente, in grado di sopportare il peso della struttura sovrastante,di muoversi in maniera lineare, evitando disassamenti dei pallet, e di favorire l’interazione con l’operatore.
