Come obiettivo si vuole identificare la distribuzione degli sforzi sulla barra dovuti ad un abbassamento  (freccia) pari a 50mm nelle estremità.

Come prima passo si valuta l’entità della forza da applicare e per ciascuna configurazione si eseguono calcoli opportuni.

Dove:

coefficiente di Poisson, per il materiale considerato pari a 0,3.

Da qui si può determinare:

Per la barra di diametro 10 mm si ottiene:

Per la barra di diametro 13 mm si ottiene:

Per la barra di diametro 12 mm si ottiene:

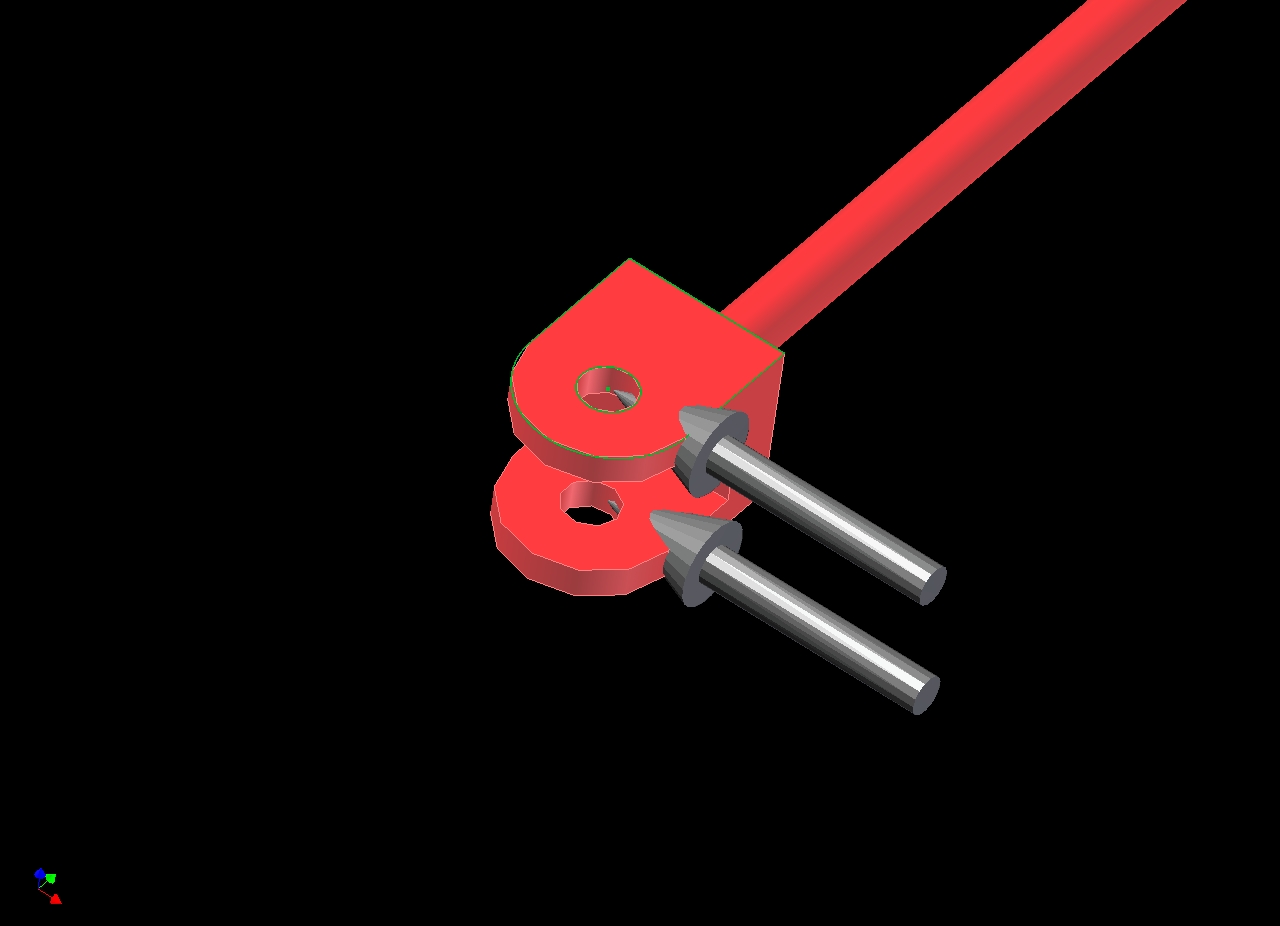

Come prima fase CAD per la realizzazione dell’analisi Fem, abbiamo creato un anello di diametro 0.1 mm e lunghezza 37 mm in corrispondenza dei vincoli di attacco della barra alla staffa. Il programma infatti non riconosceva sulla barra i punti di vincolo poiché questa è stata creata con un unico sweep. Con questo accorgimento è stato possibile applicare un vincolo di Pin (rotazione), mantenendo fisse le direzioni radiali e tangenziali della barra. Il movimento consentito è la rotazione della stessa attorno al proprio asse.

La barra può lavorare anche a flessione, ma è stata progettata minimizzando gli effetti di questa e facendo prevalere gli effetti della torsione come indicato dalle specifiche di progetto.

risultato analisi sulla sollecitazione e modi di vibrare

L'analisi effettuata e i relativi report dimostrano come la barra sia in grado di  sopportare le sollecitazioni previste in funzione del carico di rottura del materiale
