CONSEGUENZE PROGETTUALI
A seguito di queste due scelte sono state necessarie alcune modifiche strutturali:
1: le molle devono essere due, ognuna relativa al proprio tastatore;
2: nella necessità di collegare tra di loro gli insiemi guida, tastatore, molla e lvdt, sono stati concepiti due componenti che abbiamo battezzato “supporti”, che assolvono alla suddetta funzione. Di seguito sono riportate le rappresentazioni:
supporto&tastatore per pistillo LVDT
supporto&tastatore per corpo LVDT
Le immagini seguenti sono rappresentazioni dello strumento da noi realizzato da cui è possibile vedere come sono installati i vari componenti.

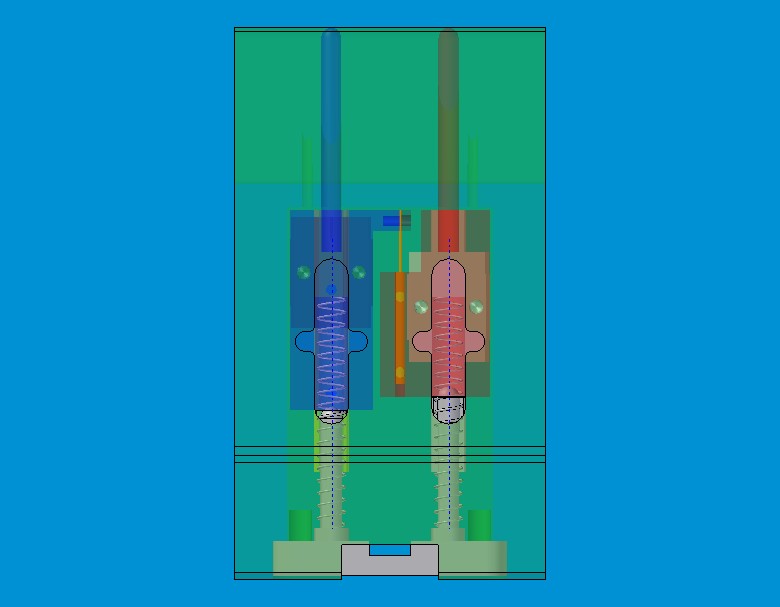

interno misuratore

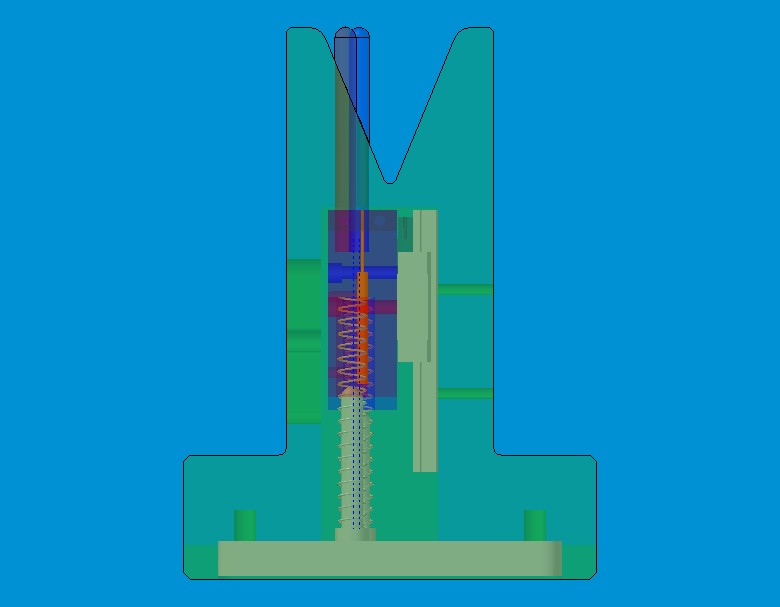

vista laterale
