Studio fattibilità

Lo studio di fattibilità

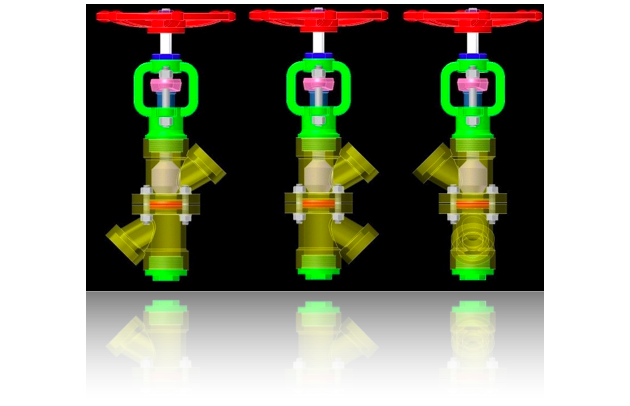

ha prodotto una soluzione particolare, la quale può permettere un’ulteriore angolazione della valvola; infatti con l’utilizzo di un attacco a 4 prigionieri tra le flange delle semivalvole è possibile ottenere un’angolazione tra gli attacchi diritto e 90° in due varianti: di cui una semplice e una utilizzabile per circuiti particolari poiché permette di posizionare il comando valvola in un modo differente da quello del 90° semplice.

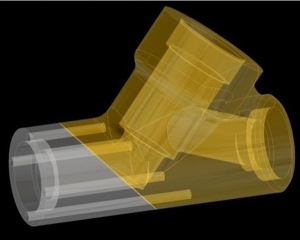

Soluzione 1.a - scartata

_necessita di due parti differenti

_problemi di attacco tra le due semivalvole, mancano flange

_non viene abbandonata la parte gialla, comunque da perfezionare

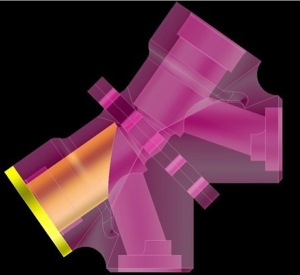

Soluzione 1.b - scartata

_problemi di attacco tra le flange delle due semivalvole, sono ovali

_si richiede l’utilizzo di una chiusura (tappo giallo) per l’imbocco dell’attuatore valvola non utilizzato

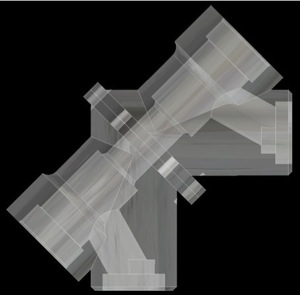

Soluzione 1.c

_forti perdite di carico a causa della forma dei canali e delle loro angolazioni

_l’attenzione nella modellazione 3D si rivolge ai canali, viene abbandonata l’idea di visualizzare la forma della valvola come la sarebbe se fosse stampata in colata

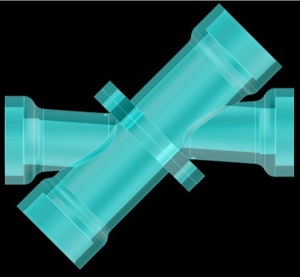

Soluzione 1.d

_la valvola viene parametrizzata

_è possibile scegliere l’angolazione del canale di imbocco e l’altezza di questo dalla flangia

_i canali sono ora diritti e gli attacchi sono sullo stesso asse
