Disegni
Vengono ora riportati i disegni più rappresentativi del progetto e il foglio di calcolo utilizzato nella parametrizzazione.
L'unico componente che non è schematizzato in modo definitivo e reale è il motore elettrico, in quanto l'azienda di riferimento non ha fornito i parametri per il collegamento al resto della struttura; quindi lo studio del collegamento del motore elettrico al resto della struttura non rientra negli obiettivi di questo progetto.
 | Vista tridimensionale |
| Vista laterale |
| Vista dall'alto |
| Esploso |
| Elementi di protezione |
| Albero miscelatore |
| Albero di trasmissione |
| Componenti della trasmissione |
| Parametri.xls |
Vista tridimensionale

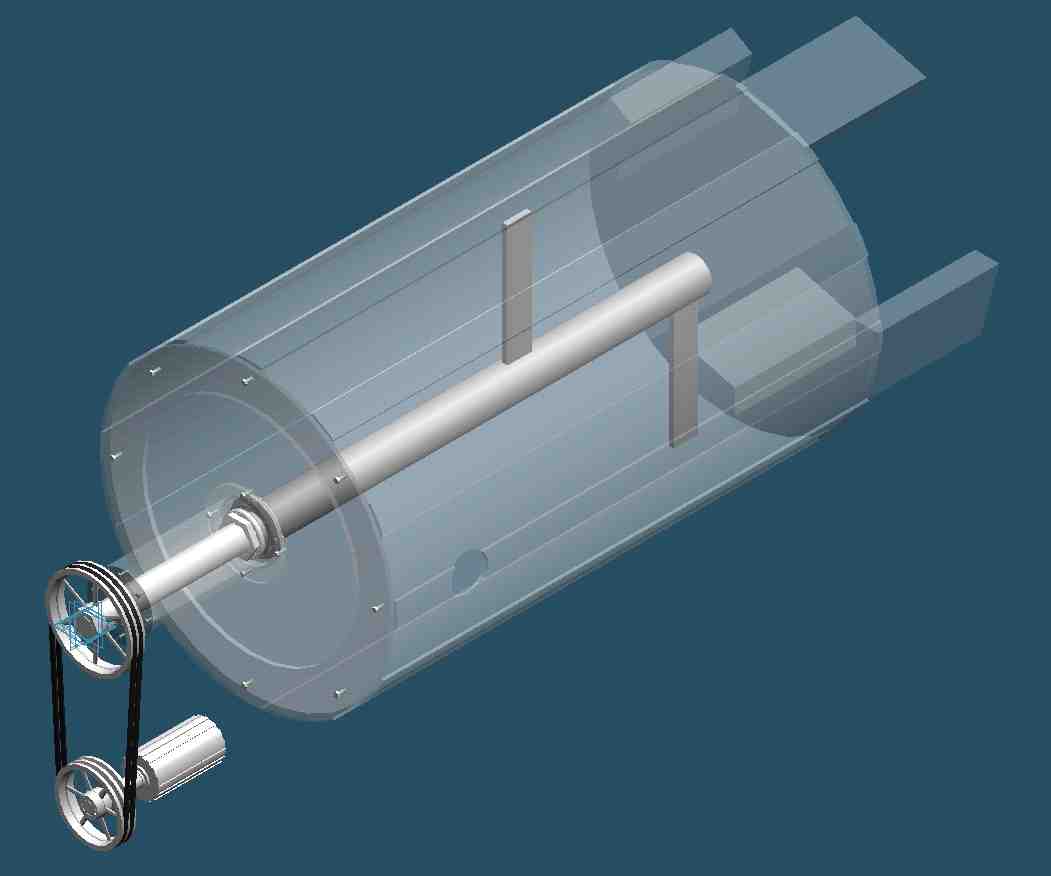

E' riportato il complessivo ribaltato di 90° rispetto al terreno, al fine di visualizzare meglio i componenti di dimensioni minori.
Vista laterale

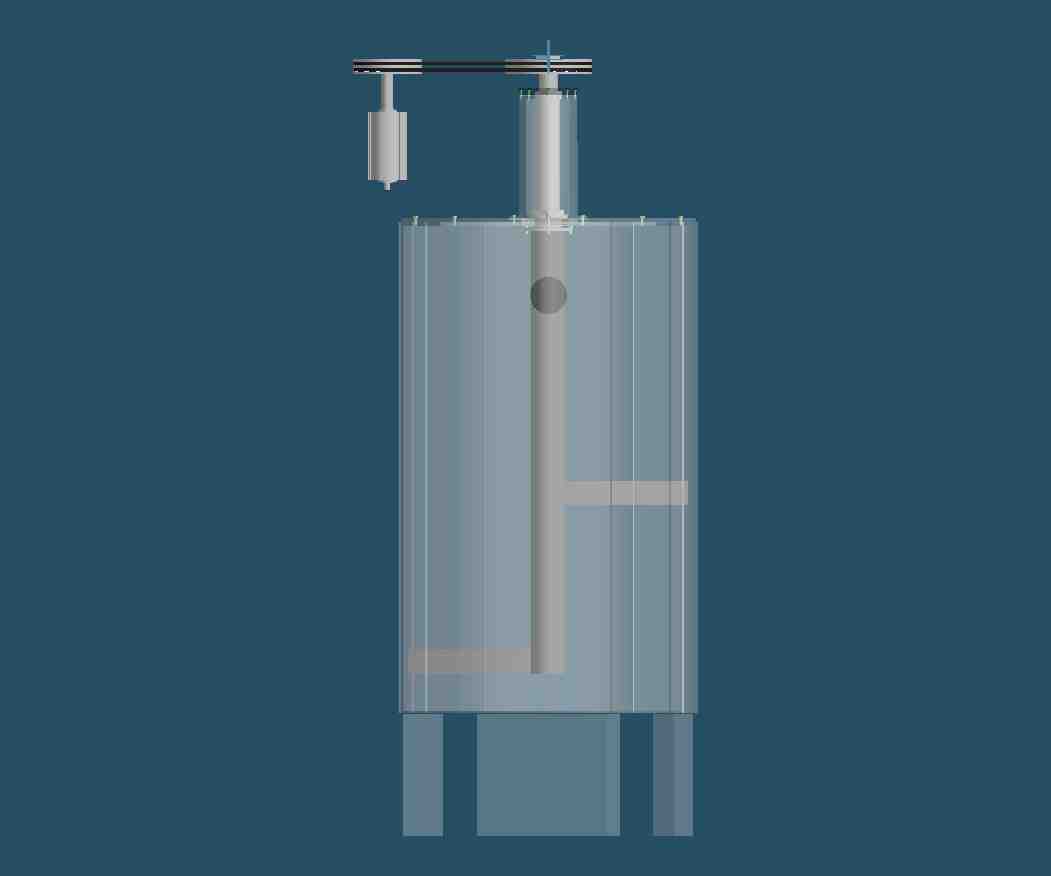

E' riportato il complessivo nella sua reale posizione e configurazione.
Vista dall'alto

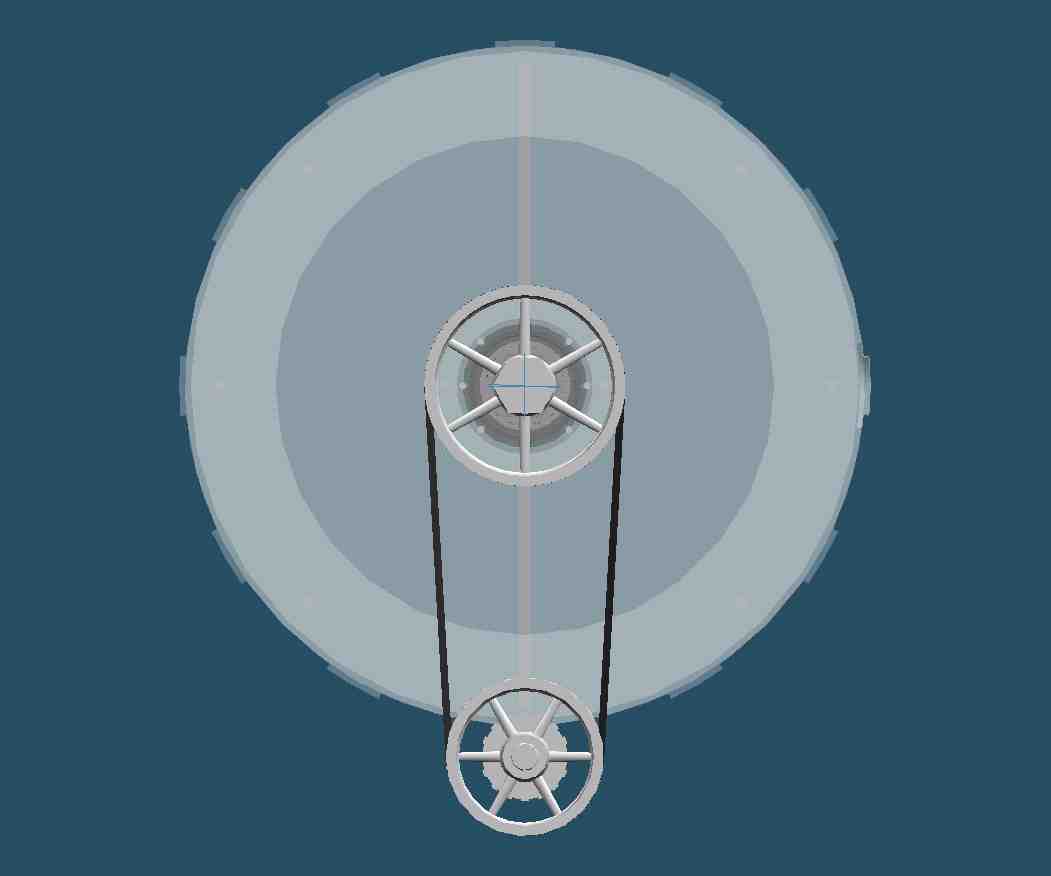

E' riportato il complessivo visto dall'alto al fine di visualizzare gli elementi di collegamento.
Esploso

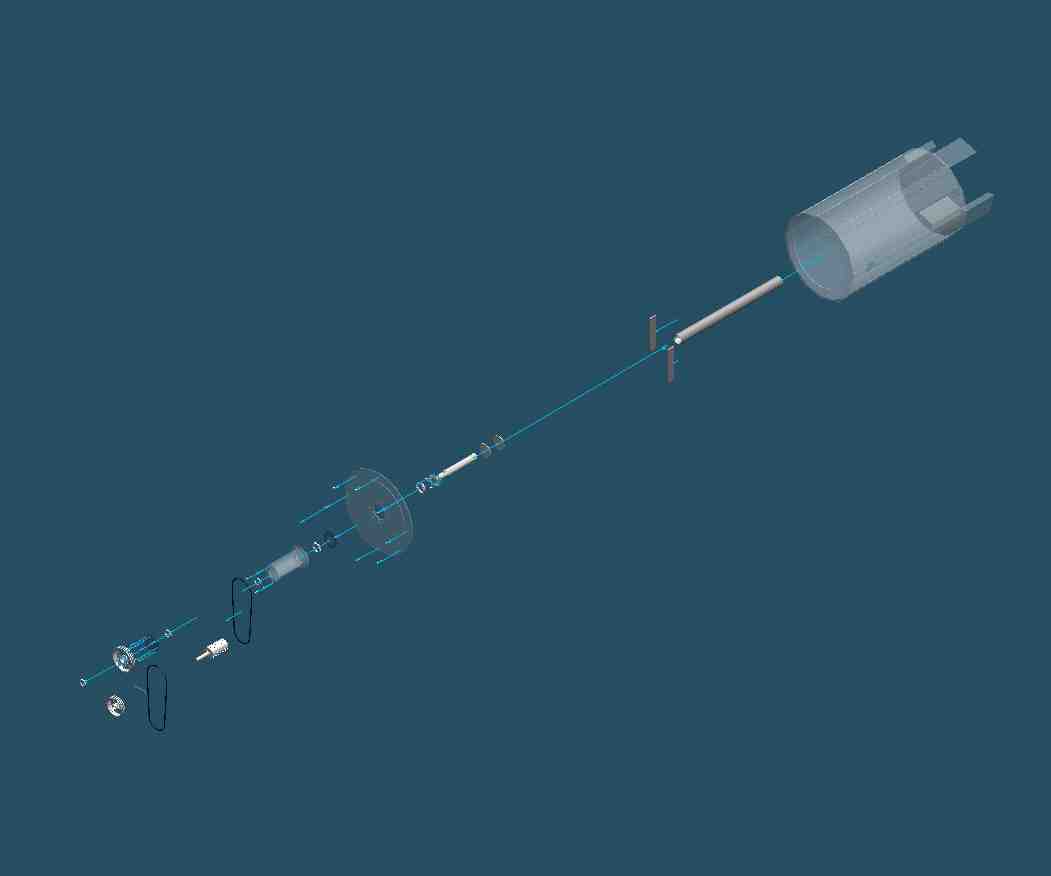

E' riportato un esploso del complessivo.
Elementi di protezione

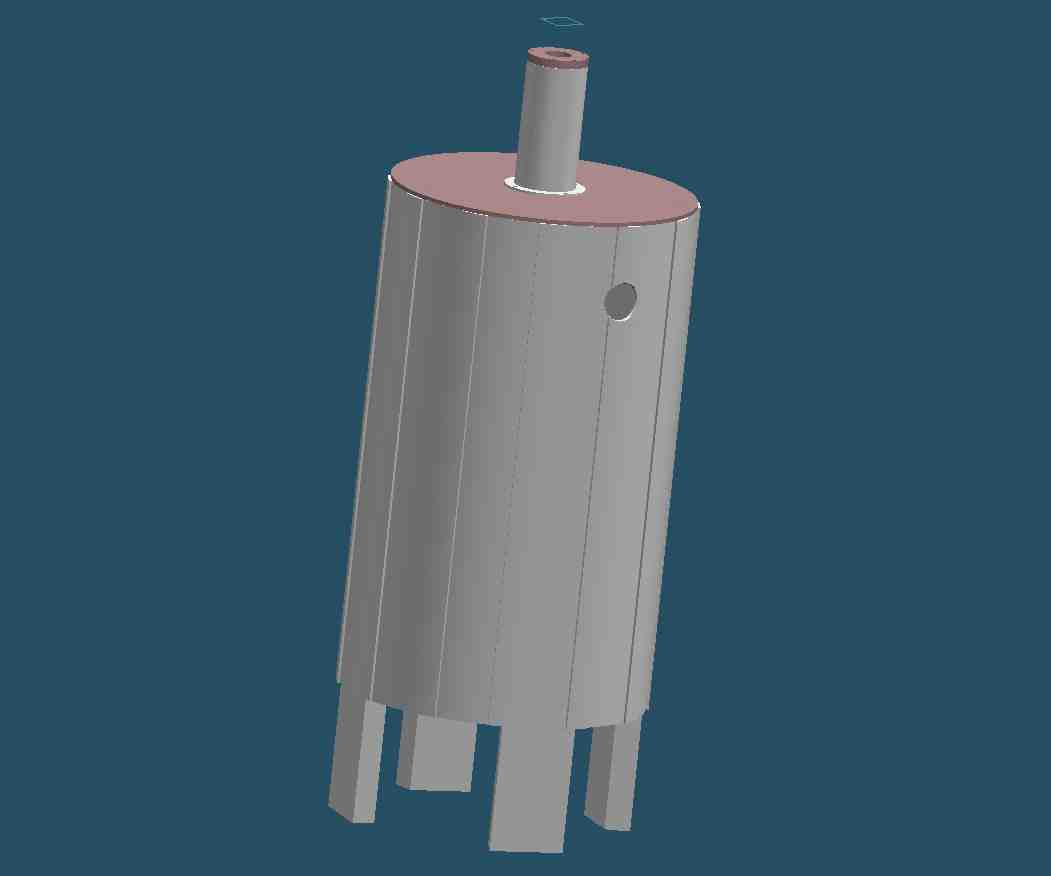

Sono riportati solamente gli elemento che consentono la protezione degli organo di trasmissione e degli organi di miscelazione.
Albero miscelatore

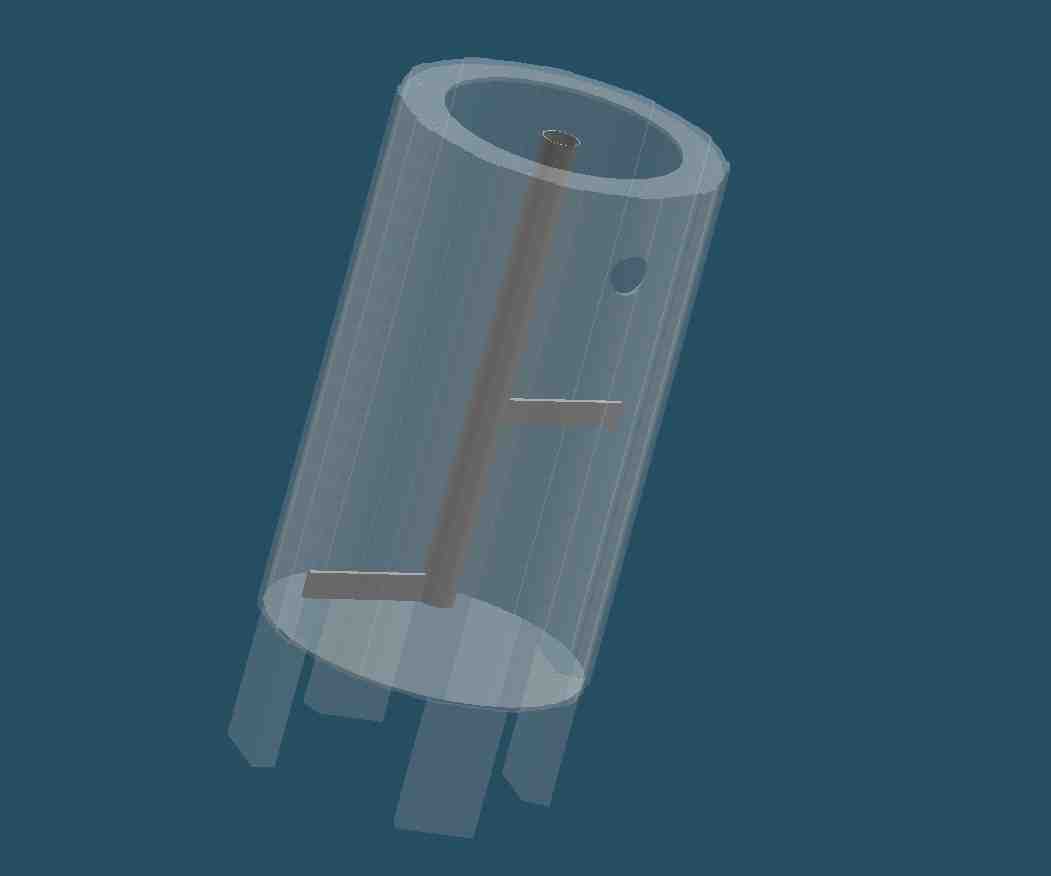

E' riportato l'albero miscelatore con le relative palette immerso nel serbatoio.
Albero di trasmissione

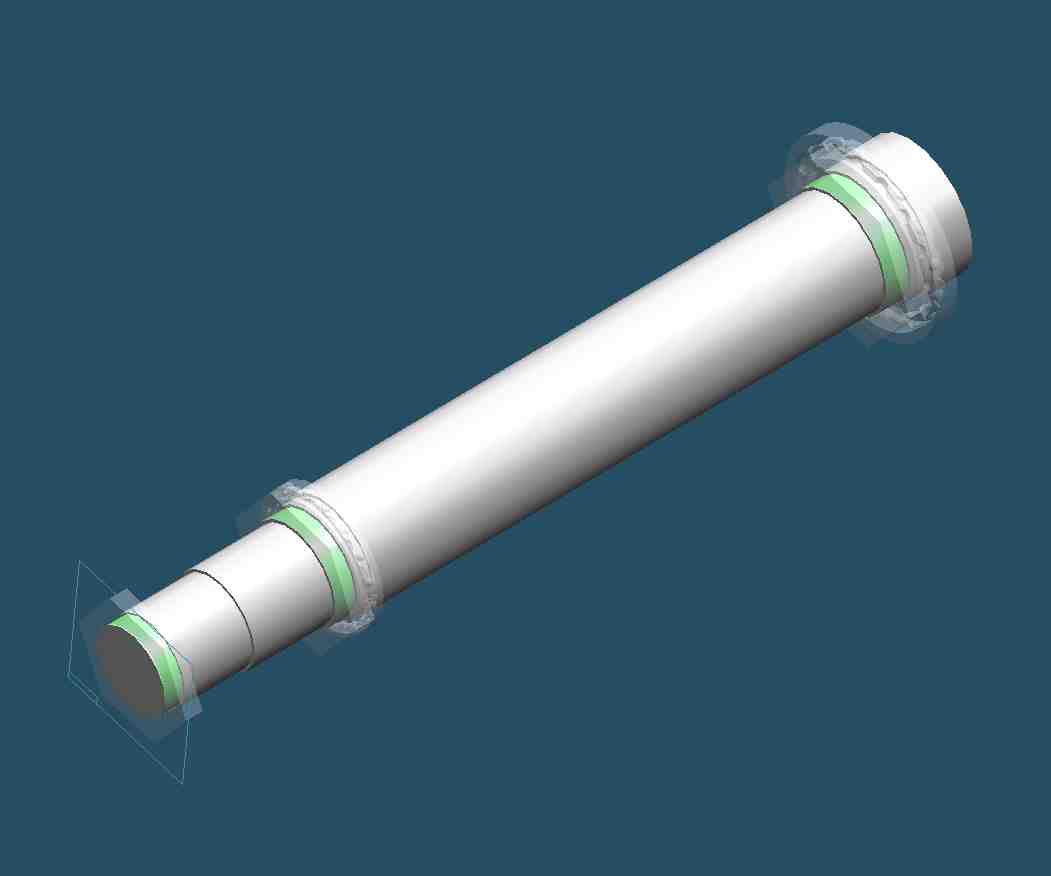

E' riportato l'albero di trasmissione con i cuscinetti e le ghiere di bloccaggio.
Componenti della trasmissione

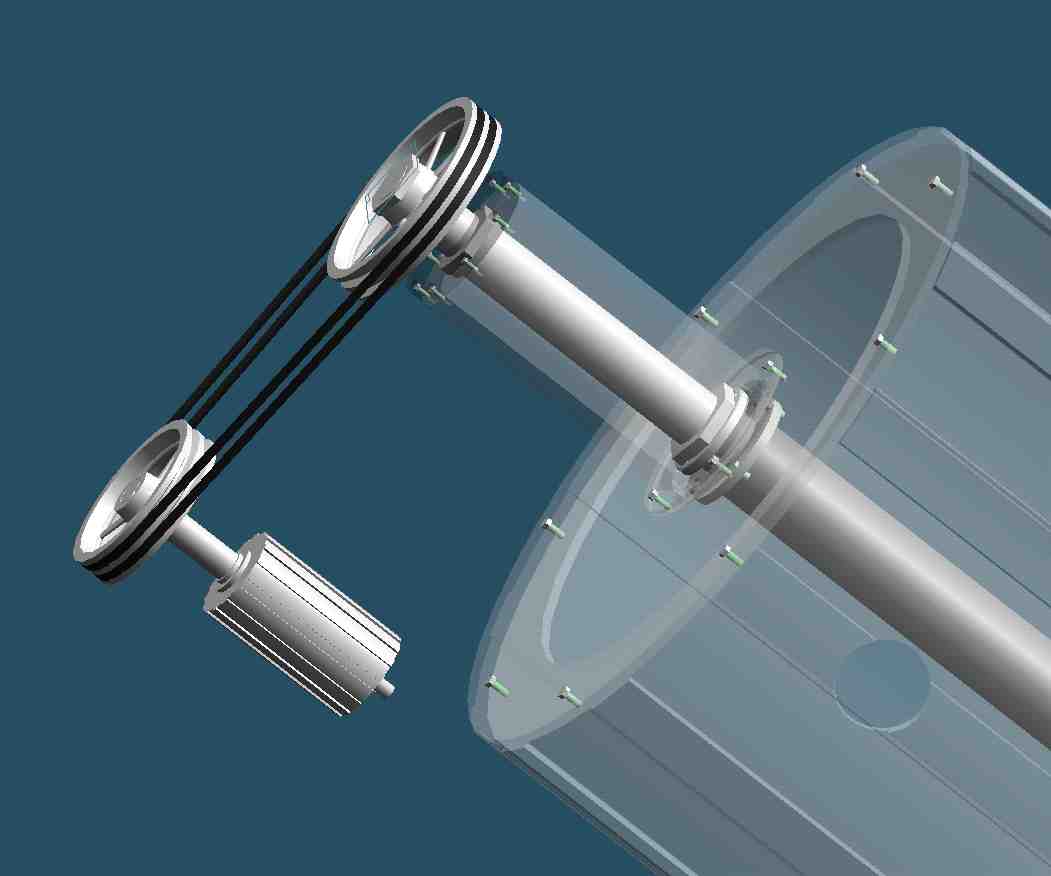

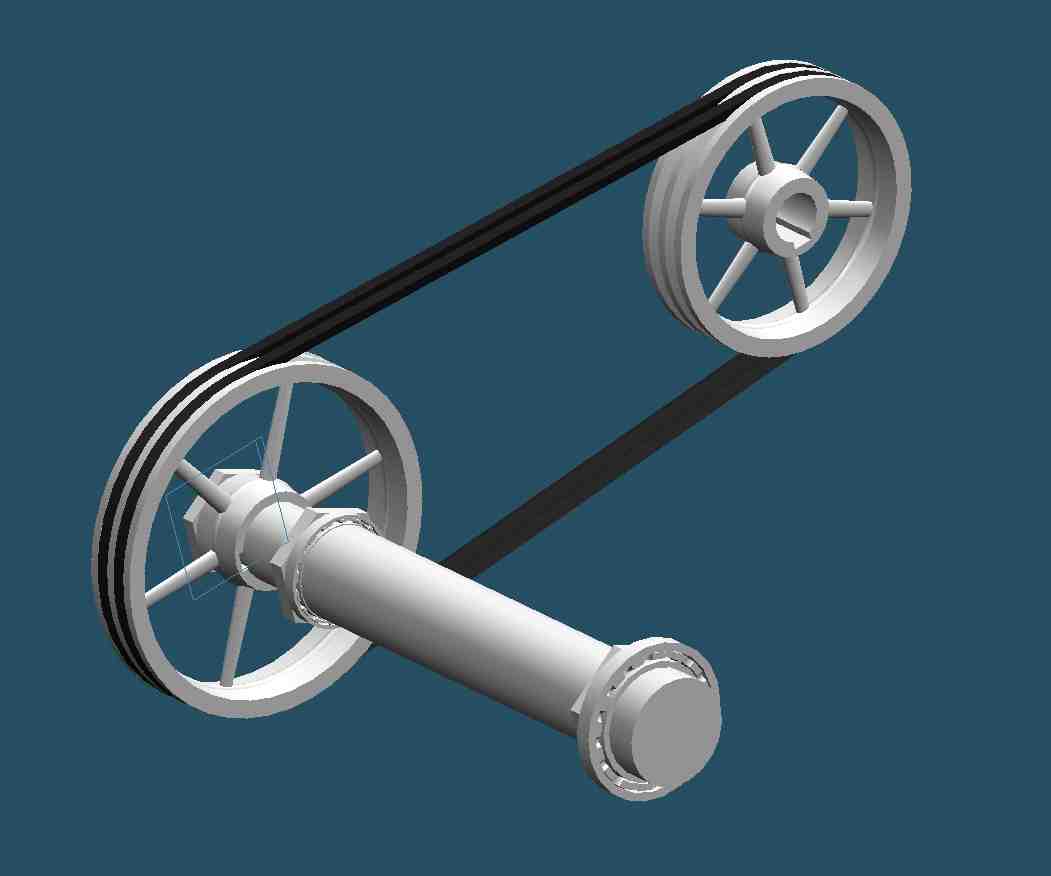

Sono riportati due particolari della trasmissione a cinghia fra albero del motore elettrico e albero utilizzatore del miscelatore.
