IL PRODOTTO

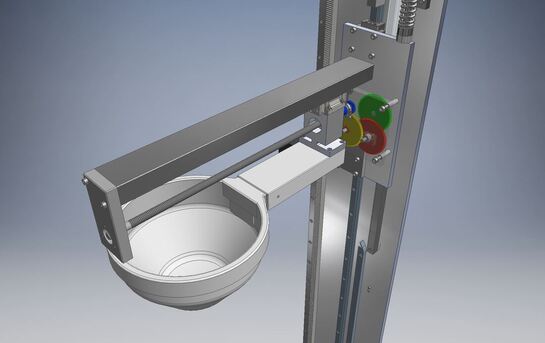

Il nuovo modello prevede un braccio retrattile che dalla posizione di riposo trasli verso il basso, allungandosi fino alla posizione di lavoro.
|
|
|
|

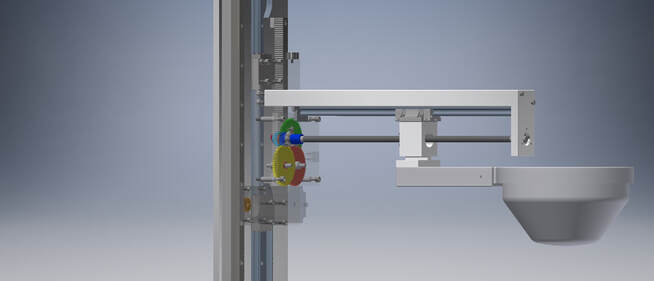

Il moto di discesa e di risalita è reso possibile da una ruota dentata che si muove lungo una cremagliera verticale. La rotazione della ruota è garantita da un motore stepper. |
|
|
Il moto di allungamento è direttamente legato al moto di traslazione verticale, infatti sul blocco traslante è stata posizionata un'altra ruota dentata che durante la discesa/salita incontra una cremagliera che impone una rotazione alla ruota. Attraverso una trasmissione (con rapporto 1:27) si mette in rotazione una vite, il cui moto provoca lo spostamento del blocco con la madrevite su cui è agganciato il braccio inferiore. Della trasmissione se ne parla in dettaglio nella pagina dedicata.
|
