Telaio

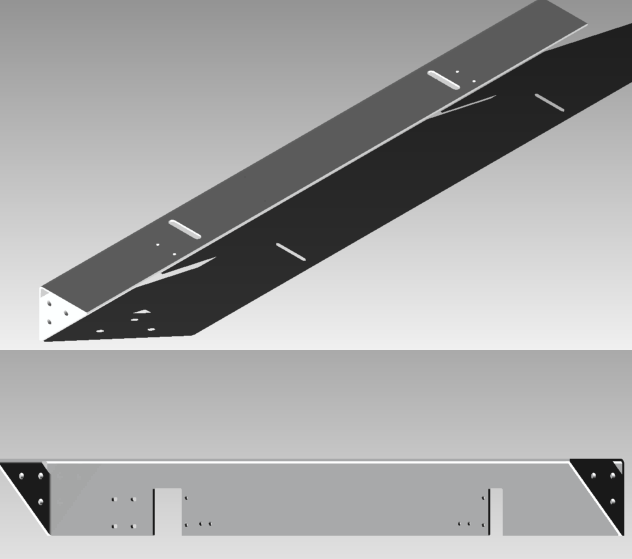

Il telaio èuna mensola in alluminio 6061 di dimensioni 57x57mm, lunghezza 600mm e di spessore 2mm.
Alle estremità vengono saldate due flange di uguale spessore per permettere il fissaggio del sistema alla macchina erogatrice e conferire allo stesso tempo la rigidezza necessaria a garantire la corretta funzionalità del modulo.

Sulle flange laterali sono pertanto realizzati 3 fori di diametro 5mm.
Il telaio presenta due asole sulla faccia superiore per permettere l'inserimento delle viti di fissaggio del supporto barre e un'apertura sul retro per permettere l'uscita dell'albero motore.
Inoltre presenta i fori necessari per il fissaggio dei gruppi folle e motore e i fori per il fissaggio delle cerniere per la scocca di protezione.

Esso viene fissato alla macchina mediante i fori presenti sulle flange laterali.

Il motore viene fissato sul telaio mediante le quattro asole retrostanti.
