Supporto Motore

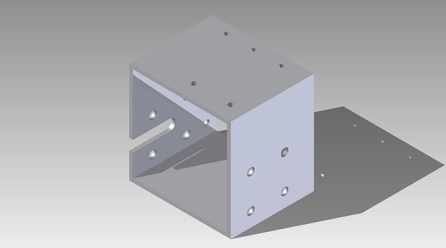

Il supporto gruppo motore realizzato in alluminio 6061 ha dimensioni 55x55 mm e larghezza 45mm e ha la funzione di sostenere tutti i componenti che lo compongono.
Presenta pertanto un’asola di 20mm e 3mm di diametro per permettere l’inserimento dell’albero;
4 fori filettati M5 per ogni faccia laterale per il fissaggio dei supporti cuscinetto;
3 fori sulla faccia superiore di diametro 2.5mm per il fissaggio dei supporti barre lisce;
4 fori di diametro 3mm (2 sulla faccia superiore, 2 sulla faccia laterale) per il fissaggio del gruppo al telaio;
un foro di diametro 2mm sulla faccia inferiore per il fissaggio del fermo della protezione frontale.
