Puleggia

Per trasmettere il moto al carrello porta-bicchieri si caletta sull'albero una puleggia di diametro interno 18.009 mm, diametro esterno 19.009 mm, forata con un diametro di 5 mm larghezza pari a 13.47 mm e con un numero di denti pari a 12 perfettamente accoppiabile alla cinghia trapezioidale T5 scelta.

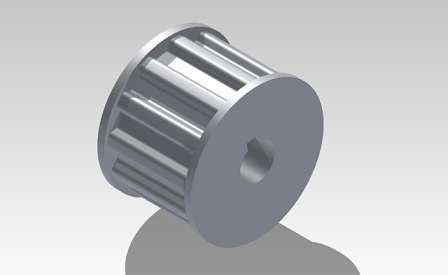

Nel caso della puleggia per il gruppo motore, essa è dotata di uno scavo centrale per accogliere la linguetta di bloccaggio all'albero.

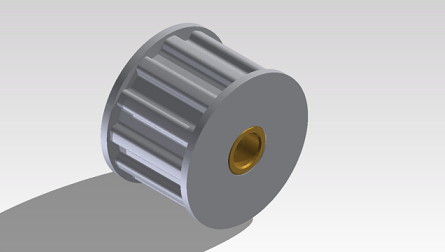

Nel caso della puleggia per gruppo folle, invece, non è presente questo scavo, ma viene dotata di boccole autolubrificanti per garantire la rotazione sul perno.

Per la scelta della puleggia si fa riferimento al catalogo dell'azienda Sati S.p.A, da cui si evidenzia come il materiale scelto sia alluminio 6082.
