Supporti cuscinetti

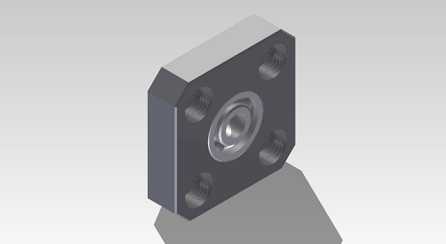

Si scelgono supporti cuscinetti a base quadrata di lato 30 mm in acciaio al carbonio per permettere un fissaggio ed un posizionamento migliore all'interno del telaio:
in particolare si garantirà il perfetto allineamento dell'albero ricavando nell'apposito sistema di fissaggio del supporto 4 fori con tolleranze molto basse.

Il supporto presenta sulla faccia posteriore fori di diametro esterno maggiore rispetto a quello dell'albero per permettere il posizionamento degli anelli di fissaggio.

Il supporto prevede un vano di diametro 14 mm per l'inserimento del cuscinetto a sfere, realizzato in acciaio e di diametro interno pari a 5 mm, e 4 fori di diametro 6.3 mm per le viti a testa incassata necessarie per il fissaggio al profilo chiuso di sostegno.
