Cinghia

Si utilizza una cinghia trapezioidale T5 con passo 5 mm, larghezza 10 mm di lunghezza 745.72 mm. E' realizzata in poliuretano con trefolo in acciaio, realizzata dall'azienda Sati S.p.A. e fornita insieme alle due pulegge di movimentazione.

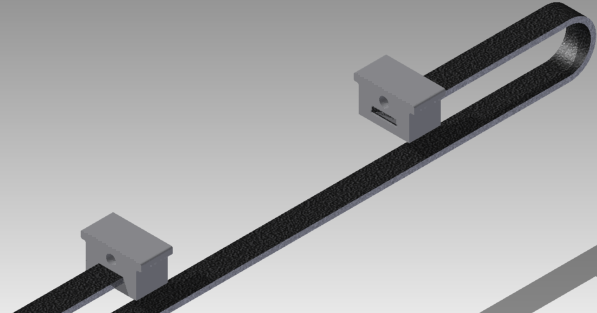

Fermo-cinghia

Il fermo si compone di due elementi il cui serraggio reciproco garantisce il fissaggio della cinghia; successivamente esso verrà inserito ed assicurato alla slitta tramite l'apposito sistema tendicinghia.
La geometria del fermo è tale da garantire un perfetto inserimento nell'apposito vano ricavato nella slitta, ma presenta una lunghezza leggermente inferiore, di 13mm rispetto ai 15mm disponibile, per garantire il corretto fissaggio.

Viene appositamente realizzato con un allargamento di 2mm per parte nella sezione superiore per permettere un miglior posizionamento all'interno della slitta.
Si realizza un foro passante di diametro 4mm per l'inserimento della vite tendicinghia.
L'elemento inferiore è sagomato in modo tale da garantire il corretto posizionamento del dente della cinghia per garantirne l'adesione.
Nella parte inferiore di entrambi i componenti vengono ricavati 4 fori lisci per permetterne l'apertura e l'inserimento della cinghia aperta; quindi vengono dotati di 4 cilindri di serraggio che realizzano la morsa per la cinghia. Viene realizzato dello stesso materiale della slitta, lega di alluminio 6061.
