Laboratorio Progettuale di Disegno Assistito dal Calcolatore |
Prof. G. Cascini - A.A. 2009/2010 |
Corso di Laurea in Ingegneria Meccanica |

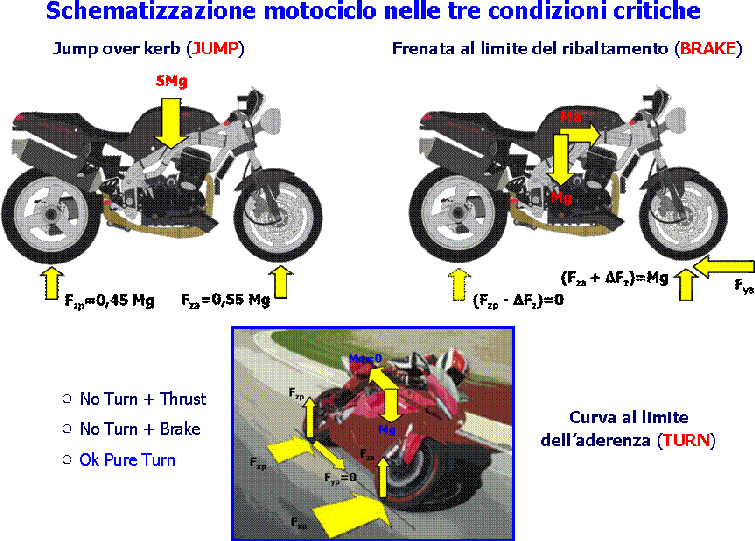

● La trattazione teorica relativa alla dinamica longitudinale e laterale del motociclo in esame è consultabile al seguente link.
● La trattazione teorica relativa al calcolo delle reazioni vincolari che agiscono sulle piastre di sterzo è consultabile al seguente link.
● La trattazione numerica riferita a forze esterne e reazioni vincolari nelle diverse condizioni di verifica è consultabile sul foglio di calcolo reperibile al seguente link. |

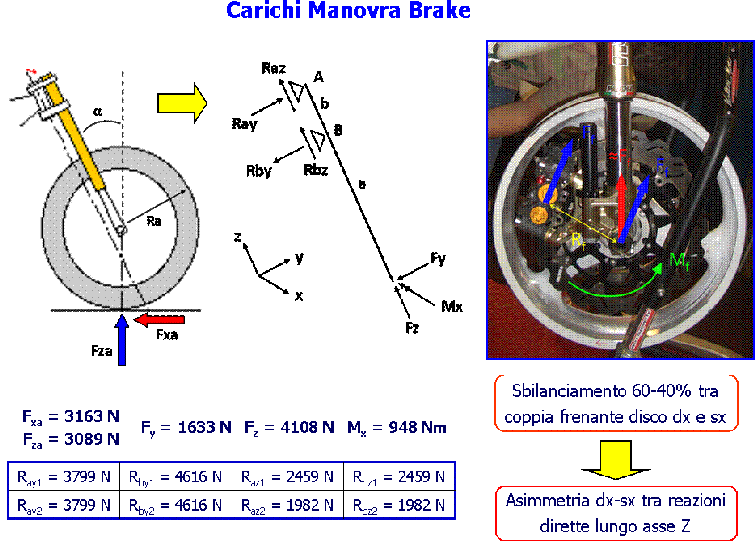

Nota : il verso delle reazioni vincolari mostrate nelle varie manovre fa riferimento alla reazione scaricata sulla piastra e non sul monoasta, il segno negativo si riferisce ad una reazione opposta rispetto a quella indicata in figura. |
MODIFICA PIASTRE DI STERZO E VERIFICA STRUTTURALE |
FORZE ESTERNE |
