Sviluppo del progetto

Nella fase immediatamente successiva ai calcoli di dimensionamento abbiamo disegnato, mediante Autodesk Inventor Professional 2010, i componenti 3D.
Inoltre abbiamo composto un assieme ed un esploso, per facilitare la comprensione del meccanismo.

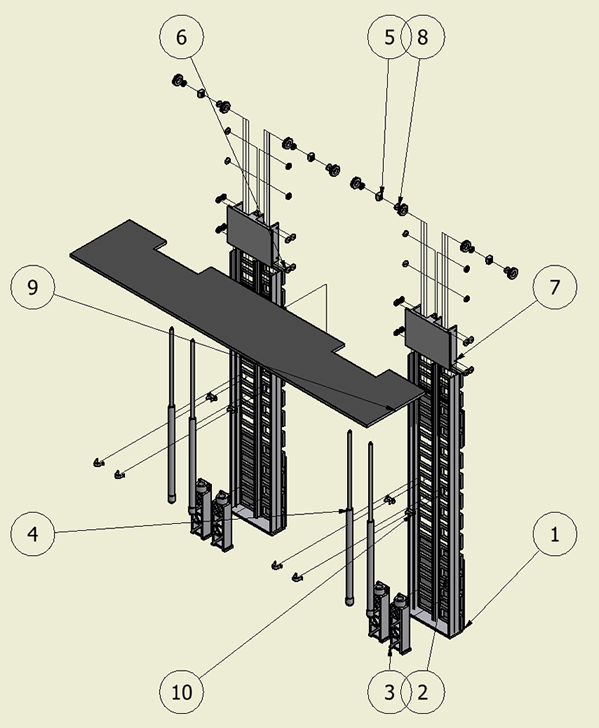

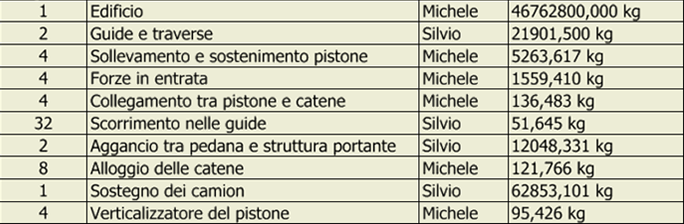

Qui di seguito riportiamo l'assieme esploso, con una distinta dei compontenti: passando il mouse sul nome in elenco verrà visualizzato un'immagine ingrandita del medesimo.
Si può poi verificare la sua posizione nell'assieme cercando il corrispondente numero nell'immagine dell'esploso.
