DATI DI PROGETTO

Di seguito riportiamo le specifiche del progetto date dall'azienda ed una messa in taola del pezzo finito.

Si assumono i vincoli geometrici dati dalle dimensioni dei cuscinetti di testa e di piede di biella sono rispettivamente a 58mm e 22mm. Inoltre la lunghezza di biella viene assunta pari a 140.3mm e la profondità 22mm.
Vengono eseguite verifiche a trazione a pieno regime (n = 12000 giri/1’ ) e la compressione massima viene studiata in avviamento motore considerando n = 1000 giri\1’

si assumono quindi :

• Cilindrata =494 cm3
• Numero cilindri = 2
• Rapporto di compressione volumetrico =10
• Rapporto corsa su alesaggio = 0.47
• Rapporto raggio / lunghezza biella = 0.18
• Potere calorifero inferiore = 44600 MJ/kg
• Rapporto di combustione = 15
• Rapporto di equivalenza = 1
• Temperature dell’aria in ingresso = 20 °C
• Pressione aria in ingresso = 98 Kpa
• Esponente politropico aria = 1.4
• Anticipo apertura scarico = 49 ° rispetto P.M.I
• Anticipo accensione = 18 ° rispetto P.M.S
• Rendimento organico = 0.85
• Rendimento volumetrico = 1.1
• Alesaggio = 110 mm
• Massa pistone = 0.55 kg
• Massa biella alterna = 0.135 kg
• Massa biella rotante = 0.415 kg

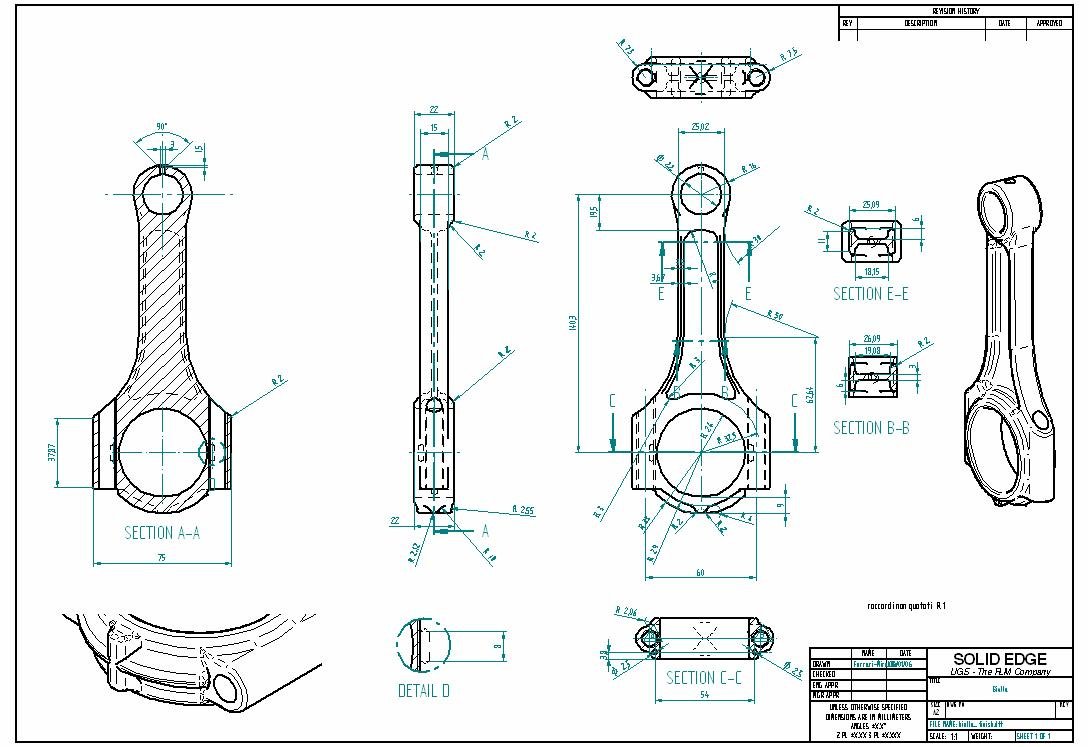

Messa in tavola della biella
