Qui di seguito sono riportati i disegni da noi realizzati per mezzo del software SOLID EDGE v.11 concesso con Licenza Accademica grazie alla collaborazione tra il POLITECNICO DI MILANO e la EDS.
I disegni si dividono in 3 gruppi: PAR, ASM, DFT.
I files con estensione PAR sono stati realizzati con il sottoprogramma PART di SOLID EDGE essi rappresentano la base dell'assemblaggio e della messa in tavola.
I files con estensione ASM sono stati realizzati con il sottoprogramma ASSEMBLY di SOLID EDGE e rappresentano l'assemblaggio dei vari componenti.
I files con estensione DFT sono stati realizzati con il sottoprogramma DRAFT di SOLID EDGE e rappresentano la messa in tavola dei disegni.

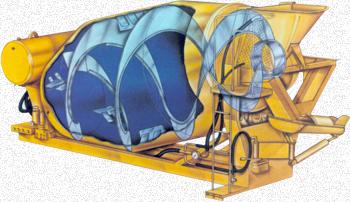

Per ogni estensione ci sono 3 modelli diversi di tamburi, rispettivamente: 8 m3, 10 m3, 12 m3.
| PART | ASSEMBLY | DRAFT |
 |
 |
 |
