Componenti 3D
Per la modellazione degli elementi è stato utilizzato
il software Solid Edge V19, che ha permesso di modellare i vari componenti,
collegare le variabili impostate con il foglio di calcolo ed infine realizzare il
complessivo della valvola assemblando, con opportune relazioni, i vari
componenti.
Di seguito sono raffigurati i vari componenti della
valvola:

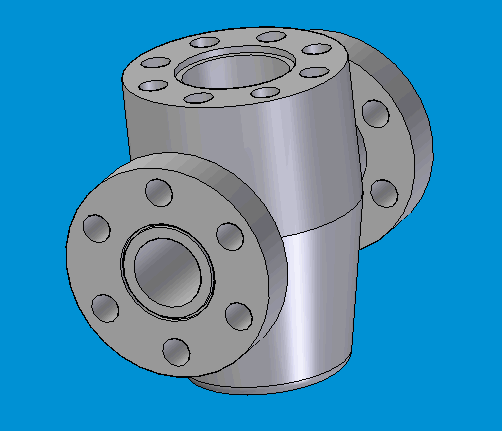

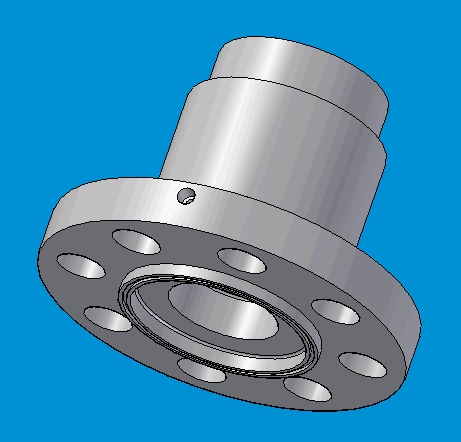

Corpo
valvola
Cappello

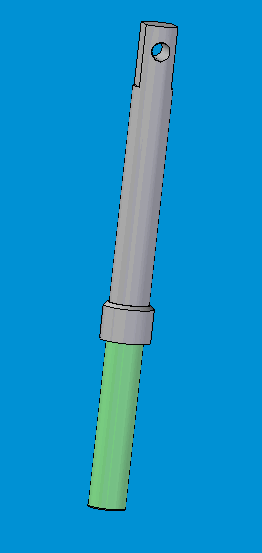

Stelo

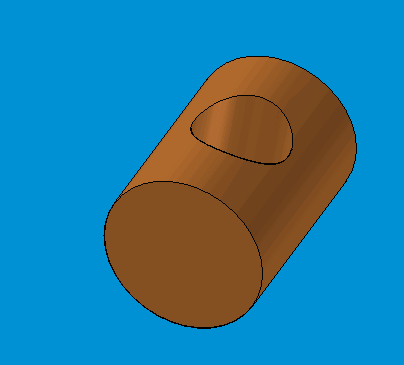

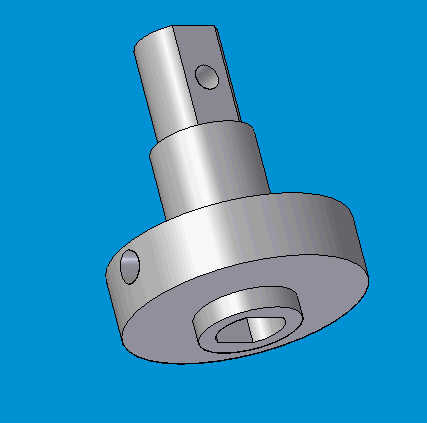

Otturatore

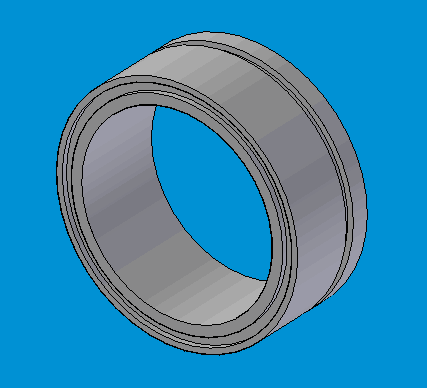

Seggio
Madrevite

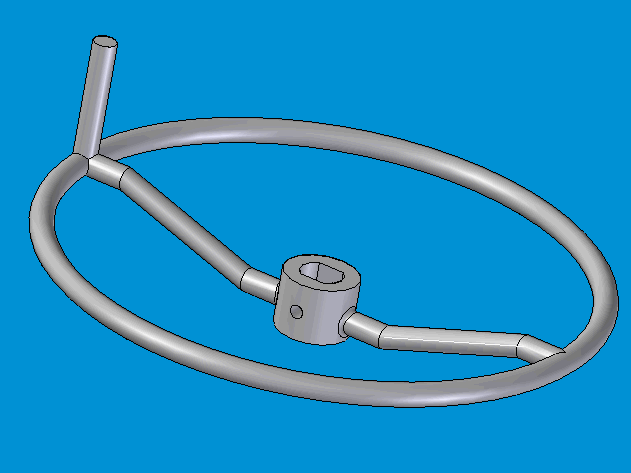

Volantino

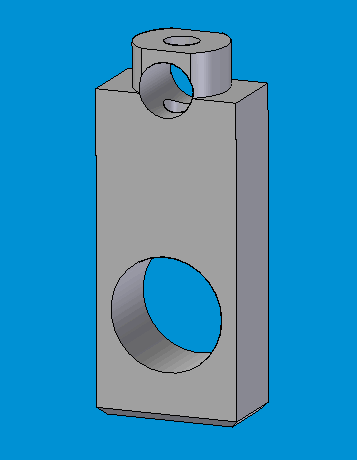

Guidastelo
Ghiera
premitreccia

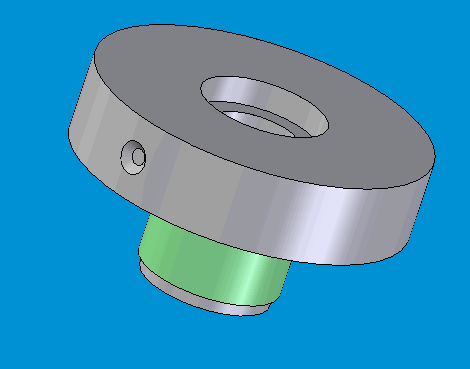

Ghiera
madrevite

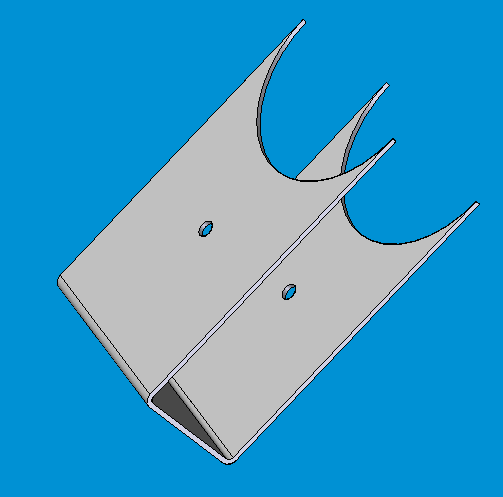

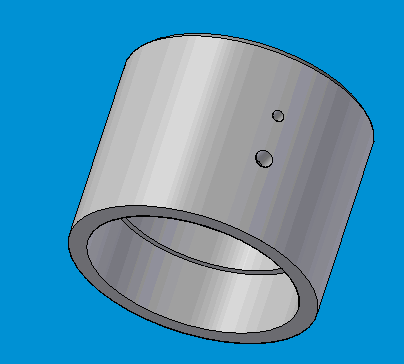

Gabbia
seggi
Nella sezione assemblato sono
mostrati i disegni del complessivo della valvola.
