Parametrizzazione
I due parametri guida della nostra valvola sono la pressione
e la "dimensione della valvola".
Sono state riportate le tabelle API sul foglio di calcolo, in
modo da avere in modo immediato le dimensioni principali delle valvole.
In cima alla prima pagina del foglio, è stata creata
una tabella attraverso la quale si possono scegliere la dimensione della
valvola e la pressione di esercizio, in otto diverse configurazioni.

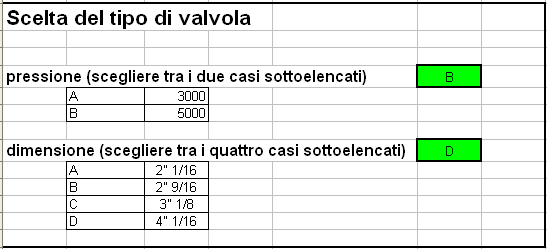

Nel caso in figura è stata selezionata la valvola di
dimensioni maggiori con una pressione di funzionamento di 5000 Psi.
La coppia di valori inserita nelle celle evidenziate in verde
modifica le caratteristiche dimensionali e la pressione presenti in tutte le
formule di verifica.
In seguito saranno modellati i singoli componenti della
valvola.
Infine collegando le quote dei disegni ai risultati delle
formule presenti nel foglio di calcolo si potrà modificare il modello.
