Dimensionamenti
e Verifiche
Grazie alle tabelle forniteci dalla Douglas-Chero sono stati
effettuati la verifica e il dimensionamento dei vari componenti tenendo conto
di due fattori.
· PRESSIONE DI ESERCIZIO
La pressione alla quale viene
sottoposta la valvola è fondamentale per un corretto dimensionamento
poiché determina le sollecitazioni in gioco.
· “DIMENSIONE”
DELLA VALVOLA
La normativa API impone il valore
delle grandezze principali della valvola.
Sono stati analizzati i seguenti componenti:

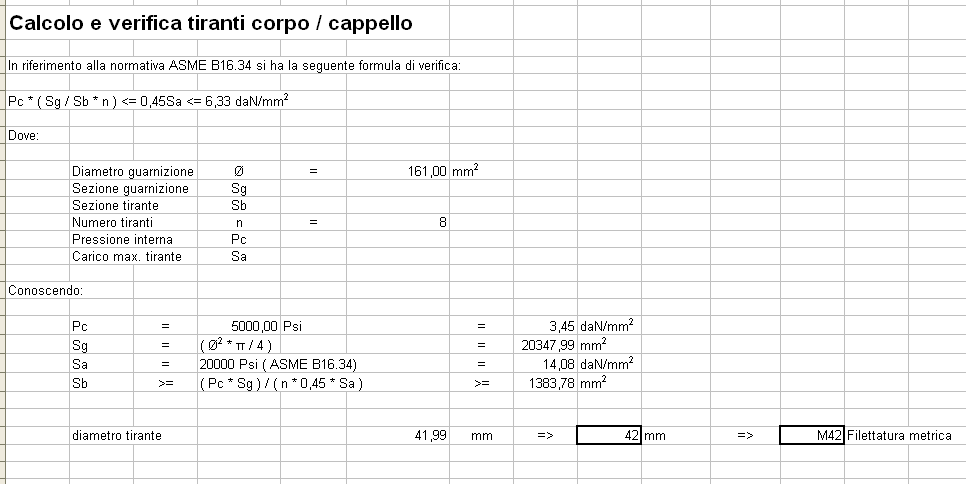

1.
TIRANTI.
Il diametro dei tiranti
è stato calcolato tramite una formula di verifica utilizzata attualmente
dalla ditta.

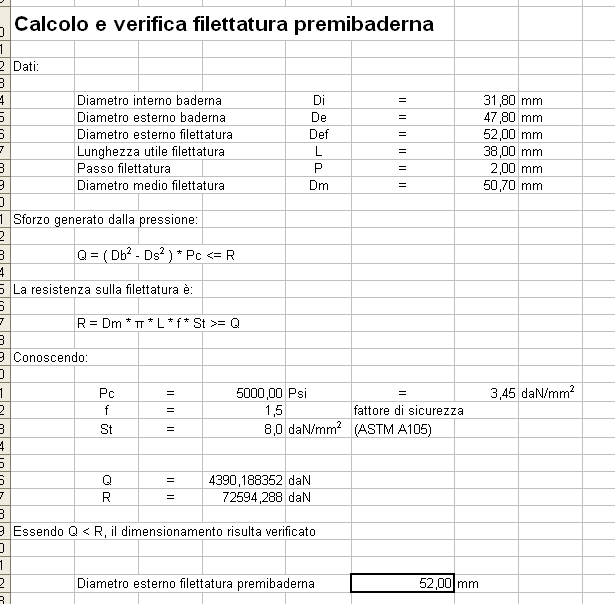

2.
FILETTATURA DEL PREMIBADERNA.
Anche in questo caso nella formula
di dimensionamento la pressione gioca un ruolo fondamentale. Si noti
l’importanza del diametro interno ed esterno del premi baderna

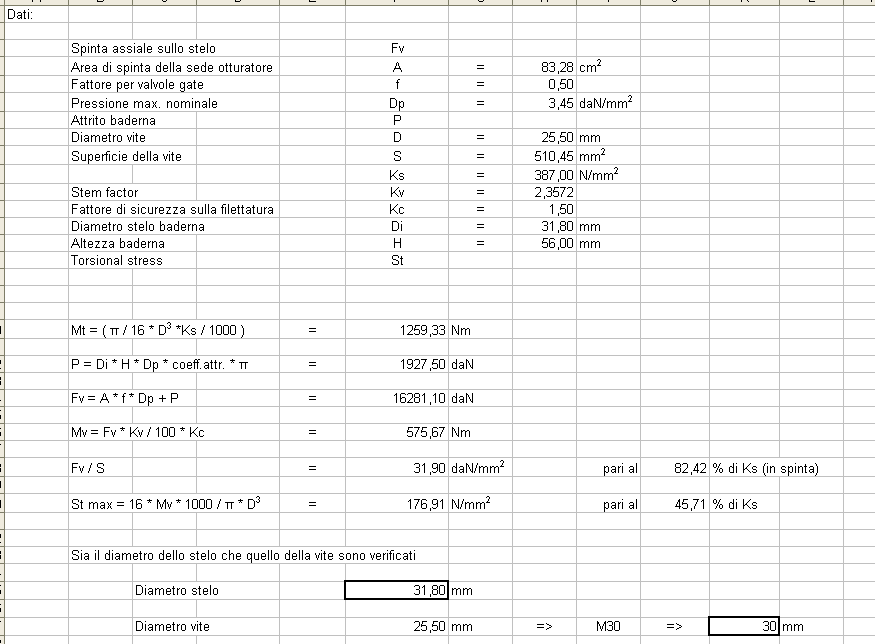

3.
STELO.
Lo stelo che comanda l’otturatore
necessita il dimensionamento e la verifica del diamentro

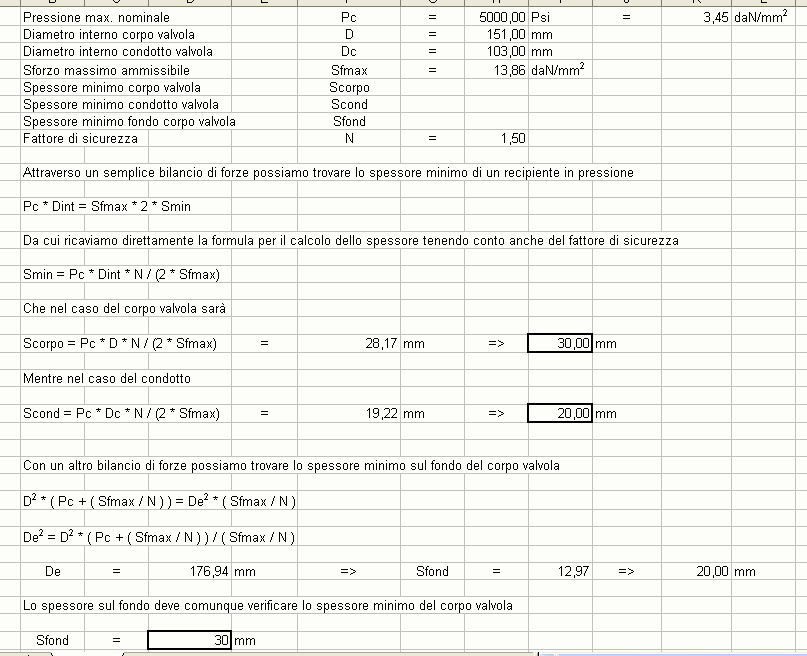

4.
SPESSORI CORPO VALVOLA
Lo spessore minimo del corpo
valvola trattato come un recipiente in pressione viene calcola tramite un
bilancio tra forze.
Lo step successivo
sarà la parametrizzazione delle
dimensioni dei vari componenti della valvola.
