Analisi resistenza dispositivo di bloccaggio

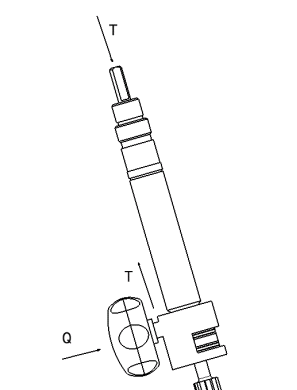

Per evitare scorrimenti dell'albero di sterzo la forza d'attrito del pistone scanalato deve essere maggiore a quella diretta lungo l'asse dell'albero. In questa pagina viene verificato un carico di 100 kg.


μ = coefficiente d'attrito vite μ1 = coefficiente d'attrito pistone-cannotto (0,7) r = raggio della filettatura Rp = raggio della manopola Dp = diametro della manopola p = passo della filettatura T = forza d'attrito necessaria Forza normale che deve fornire la vite Q :     Momento da applicare al pomello: Carico equivalente:   T (N) μ Q (N) Rp (mm) r (mm) p (mm) F (N) M (Nm) Cf (kg) 981 0,295 3325,42373 26 2,5 1,00 72,6072754 1887,78916 3,700676626
