MODELLAZIONE CATIA

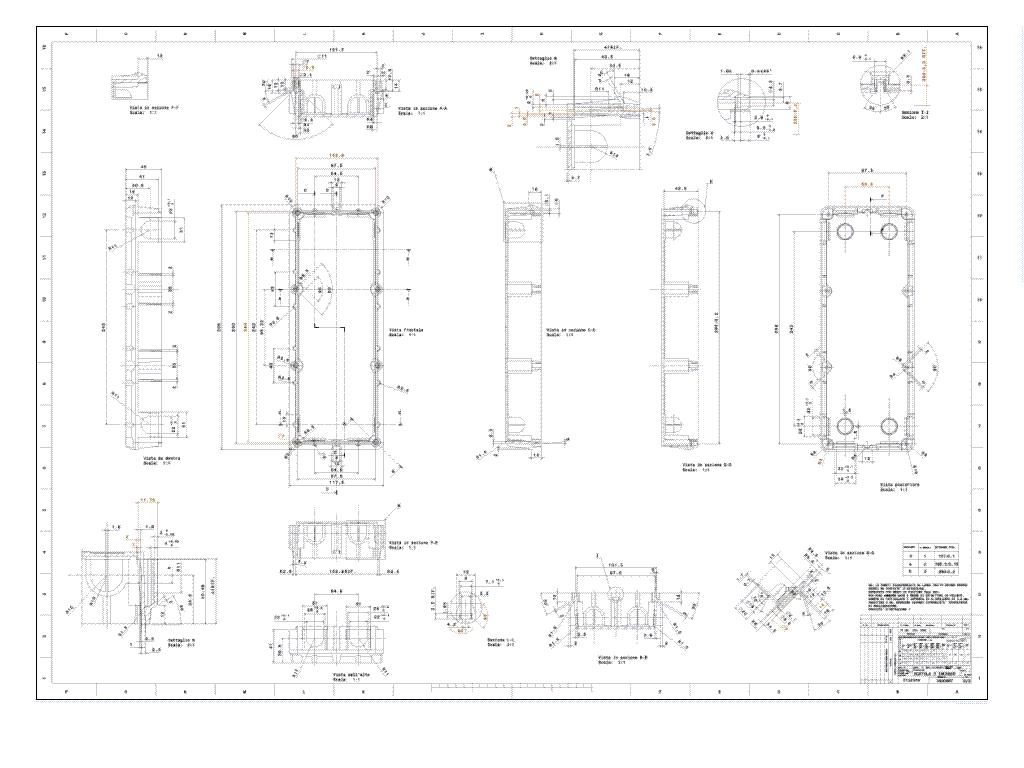

La tavola fornita dall'azienda B-Ticino riporta la messa in tavola di tre varianti (0,4,5) di una scatola elettrica tra le quali la variante 5 è la più dettagliata e le altre sono ottenibili tramite la modifica di quest'ultima. Il nostro compito è stato di ricavare un modello 3D partendo dalla rappresentazione bidimensionale ( tavola ) utilizzando il modulo Part del modellatore solido Catia.

Dopo aver osservato che tutte le varianti della scatola elettrica erano simmetriche rispetto agli assi, abbiamo iniziato col realizzare un quarto della variante 5. In seguito abbiamo specchiato prima il quarto e poi la metà così ottenuta, giungendo ad avere la variante 5 completa. A questo punto tramite la parametrizzazione abbiamo ottenuto le altre due varianti. Per fare questo abbiamo creato un'interfaccia con Visual Basic che permettesse di gestire un foglio Excel contente le informazioni per il passaggio da una variante all'altra.

Infine abbiamo realizzato la messa in tavola della variante 5 come riportato nella tavola iniziale.
