ARGON 70

Questo lavoro è stato sviluppato sotto forma di “lavoro d’anno” del corso di Laboratorio Progettuale di Disegno Assistito da Calcolatore, per la Laurea in Ingegneria Meccanica.

Quello che abbiamo fatto è stato creare un modello 3D del differenziale anteriore di un ARGON 70, partendo dalle tavole dei singoli componenti e da alcuni esplosi fornitici dalla SAME, azienda leader nel settore delle macchine agricole.

Tutto il lavoro è stato realizzato con il software CATIA V5R16 (Dassault Systemes), di cui abbiamo sfruttato i moduli di Part Design per la realizzazione dei singoli componenti, Assembly Design per la generazione degli assiemi e DMU Kinematics per la riproduzione dei principali cinematismi.



PROTOTIPAZIONE VIRTUALE del DIFFERENZIALE ANTERIORE di un ARGON 70

Sviluppato da :

Ballabio Fabio        Belgeri Alessandro Bonfanti Matteo

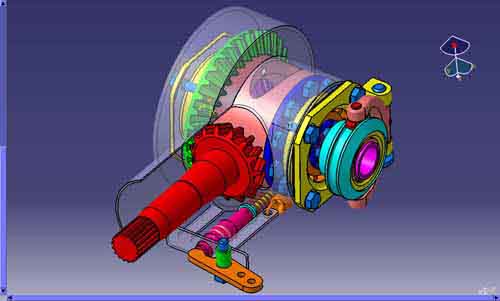

In questa immagine è presente il differenziale completo. Si tratta di un differenziale con bloccaggio meccanico azionabile manualmente tramite una leva.

Tutti i particolari e i cinematismi sono illustrati nella sezione Foto.

Si ringraziano per la collaborazione:

prof. U. Cugini

ing. N.Pasini
