PROTOTIPAZIONE VIRTUALE del DIFFERENZIALE ANTERIORE di un ARGON 70

In questa sezione sono presenti le immagini del meccanismo del differenziale anteriore e del sistema di bloccaggio.

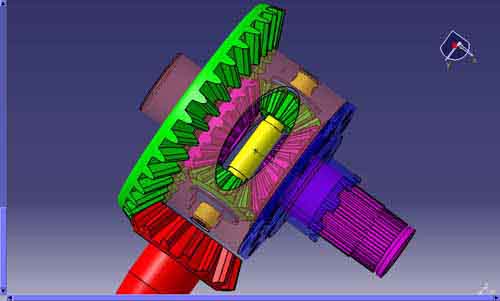

Foto 2 - Particolare della scatola differenziale.

In questa immagine si vede il meccanismo che permette la differenzializzazione delle ruote motrici, composto dai due satelliti (in verde), e dai due planetari (in viola); la potenza viene trasmessa dalla coppia conica pignone - corona (rispettivamente in rosso e in verde).





Foto 1 - Differenziale.

Sviluppato da :

Ballabio Fabio        Belgeri Alessandro Bonfanti Matteo

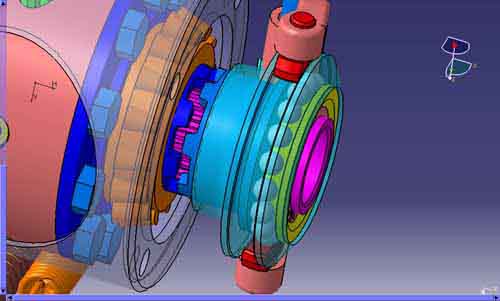

Foto 5 - Particolare del bloccaggio meccanico: innestato.

Con l'ingranamento tra il manicotto (azzurro) e la flangia (blu), solidale con la scatola differenziale, i planetari sono costretti a ruotare alla stessa velocità, come se il veicolo viaggiasse in rettilineo.

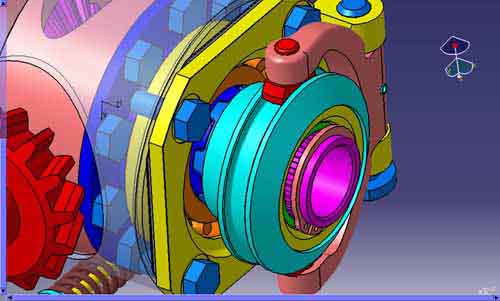

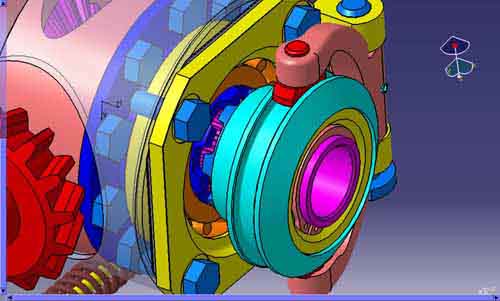

Foto 4 - Particolare del bloccaggio meccanico: disinserito.

Con il manicotto in questa condizione, il differenziale si comporta come un differenziale open.

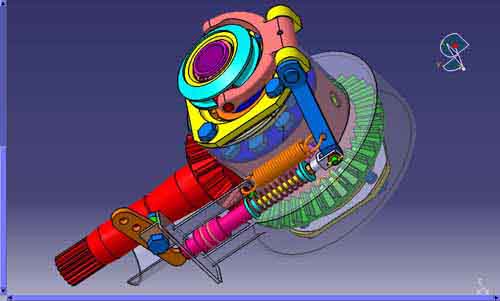

Foto 3 - Sistema di bloccaggio.

Si possono notare il pistone (viola) che agisce sulla leva (blu) la quale, facendo ruotare la forcella (rosa), aziona il manicotto di bloccaggio (azzurro).

L'avanzamento del pistone è garantito dalla levetta (arancio) e il suo ritorno dalla molla (arancio).
