FEM BACCHETTA
Il vincolo è stato posto in corrispondenza dell'attacco al telaio ed è consentita solo la rotazione attorno l'asse z. La forza superiore è una risultante di 1000 N verso l’alto composta da Fy= 800N e Fx= -600N che simula il tiro del cavo. In basso è applicata una forza di -1000N che simula la reazione del tampone sulla bacchetta.

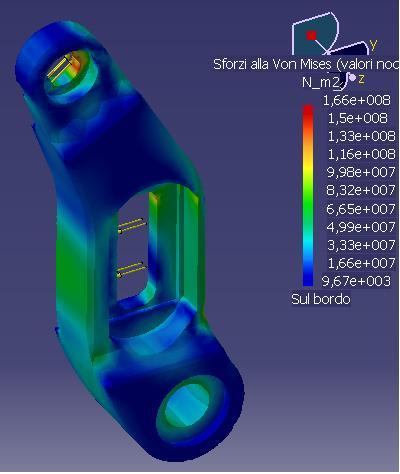

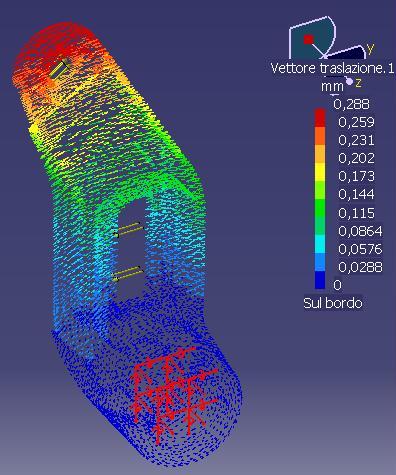

Come si può evincere dai grafici di spostamento e di deformazione, la bacchetta disegnata è idonea a sopportare i carichi ipotizzati.
