Assemblaggio
In fase di

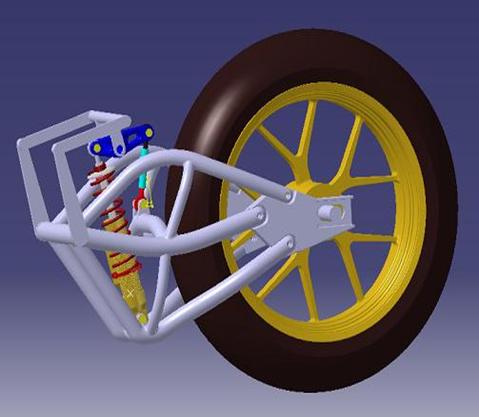

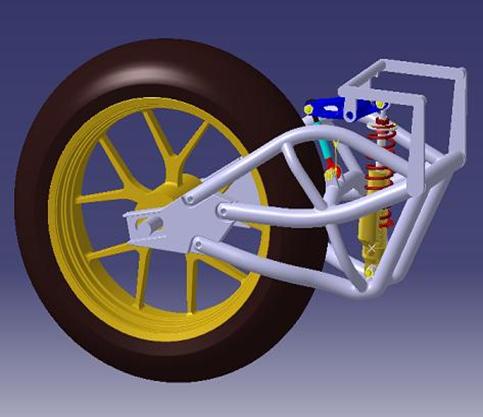

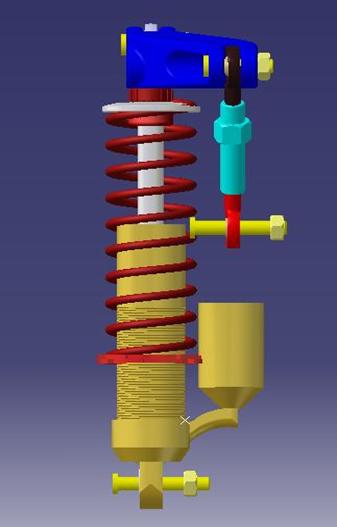

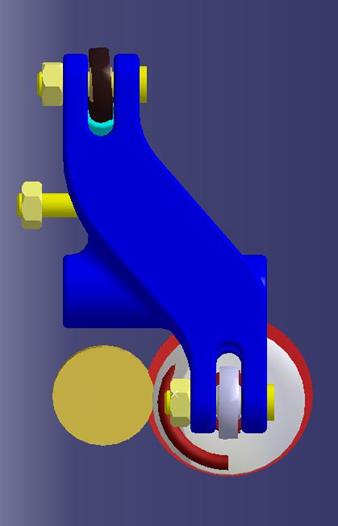

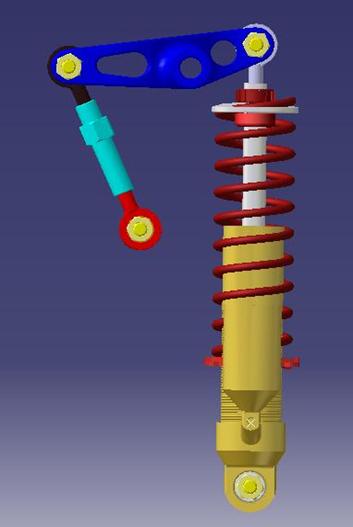

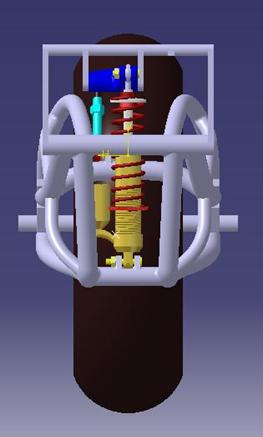

assemblaggio si è cercato sia di unire fra loro i componenti del Prolink, sia
di contestualizzare quest’ultimo all’interno di un assieme più ampio costituito
da forcellone, ruota e telaio per verificare l’eventuale presenza di
compenetrazioni fra i vari organi.
Il
forcellone è stato gentilmente fornito dal gruppo 3B, mentre è stato necessario
realizzare una versione posticcia del telaio con il punto di attacco al bilanciere
e il pivot.
Di seguito
è riportata la distinta base dei componenti utilizzati per l’assieme. In rosso
i pezzi facenti parte del prolink.
|
Num. |
Nome |
Qnt. |
|
1 |
Monoammortizzatore MV Agusta
F4 |
1 |
|
2 |
Bilanciere |
1 |
|
3 |
Puntone |
1 |
|
4 |
Uniball SKF M10X26 Dx |
1 |
|
5 |
Uniball SKF M10X26 Sx |
1 |
|
6 |
Perno M10X15 |
2 |
|
7 |
Perno forcellone M10X15 |
2 |
|
8 |
Dado M10 |
4 |
|
9 |
Forcellone |
1 |
|
10 |
Piastra forcellone Dx |
1 |
|
11 |
Piastra forcellone Sx |
1 |
|
12 |
Perno ruota |
1 |
|
13 |
Cerchione |
1 |
|
14 |
Pneumatico |
1 |
|
15 |
Telaio |
1 |
