Vincoli di fissaggio: applicati sul carrello della testina.
Momenti e Forze: momento torcente dato dalla coppia del motore sulla vite senza fine pari a 177 Nmm e forza di 11 N in direzione prevalentemente verticale sul pistone incollato alla vite senza fine (la forza imposta sul materiale da estrudere è la stessa che si riflette sul pistone stesso, determinata analiticamente imponendo l’estrusione di materiali viscoplastici).
Risultato: la vite senza fine è il componente maggiormente sollecitato durante il moto.

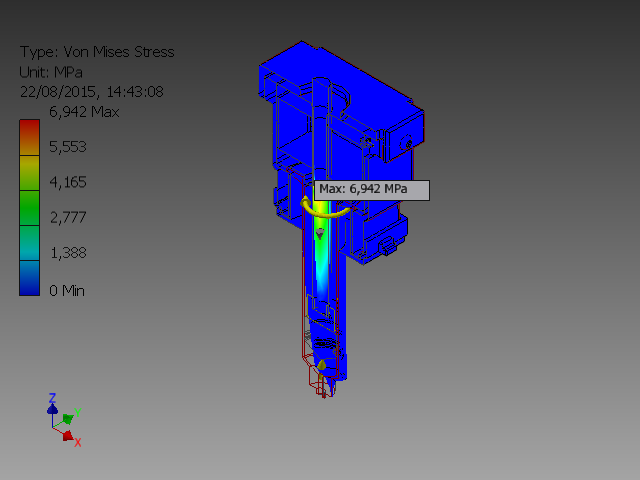

Sollecitazione di Von Mises: massima sollecitazione nella zona rossa di 7 Mpa circa, valore pienamente sostenibile.

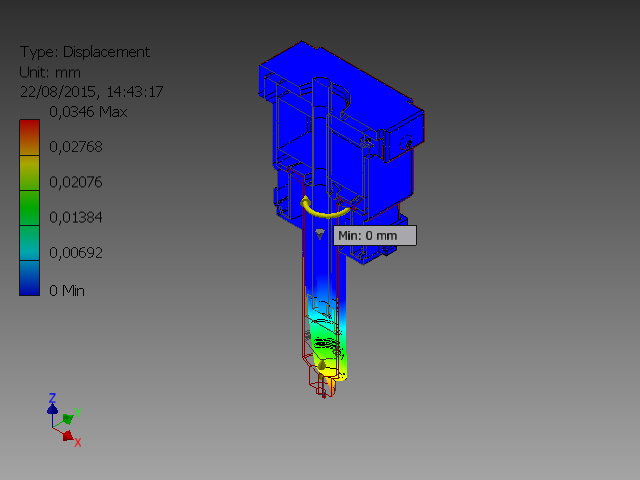

Spostamento Massimo siringa: 0,035 mm, pienamente accettabile ed in linea con le nostre esigenze.
Fattore di Sicurezza: (riferito all’acciaio della vite senza fine) pari a 15, si può ritenere corretta la valutazione sull’entità della sollecitazione di Von Mises, considerata a priori sufficientemente bassa da poter essere controllata.
