Modellazione Telaio

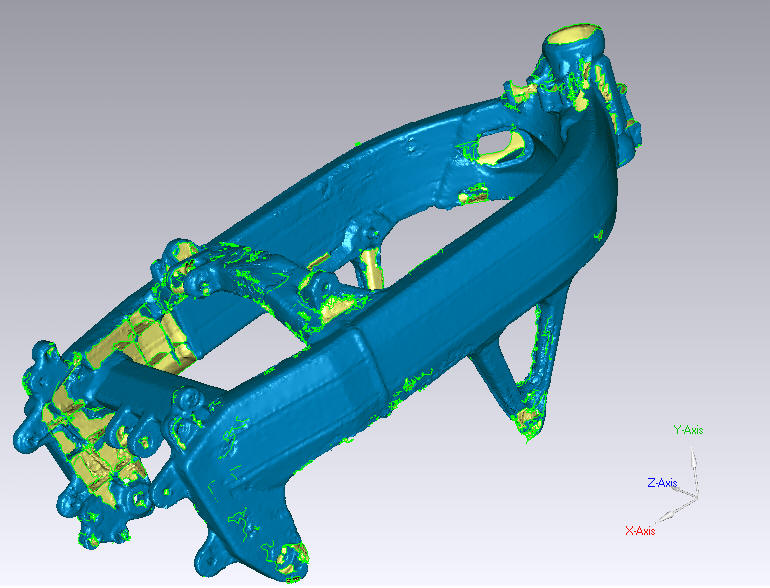

Il telaio scannerizzato riproduce in maniera fedele il telaio originale. L'unico problema riscontrato è stato il fatto che nelle zone più spigolose e nascoste la scannerizzazione non è avvenuta e quindi la superficie si presenta bucata. Tramite appositi comandi presenti in Geomagic abbiamo effettuato la rifinitura superficiale e dove mancava del materiale abbiamo ricostruito in modo che la geometria rimanesse il più possibile fedele al telaio originale. Come ultimo è stata fatta una decimazione dei triangoli della mesh che definisce il telaio in modo da alleggerire il file.

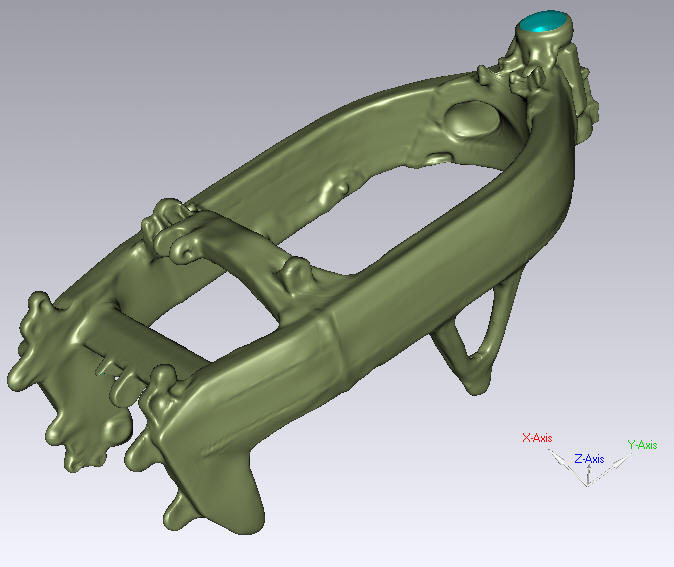

Una volta rifinito superficialmente abbiamo convertito i triangolini che definivano il telaio in superfici. Per prima cosa abbiamo creato delle patch. Ovviamente più patch ci sono e maggiore sarà la precisione nell'approssimare la superficie. Dopodiché siamo passati alla creazione delle superfici prendendo come riferimento le patch create.

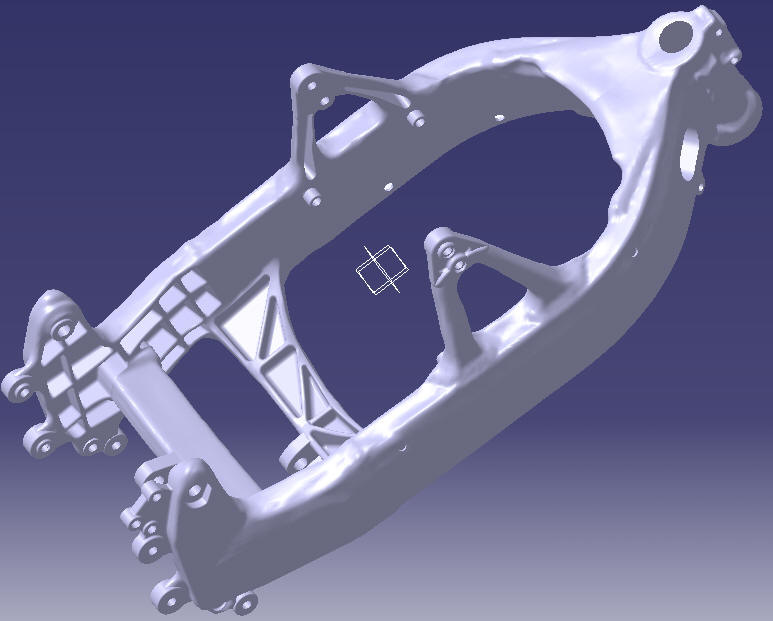

Una volta ottenuta la superficie vera e propria abbiamo convertito il file in .igs e l'abbiamo aperto con CATIA, dopo di che l'abbiamo convertito in solido.

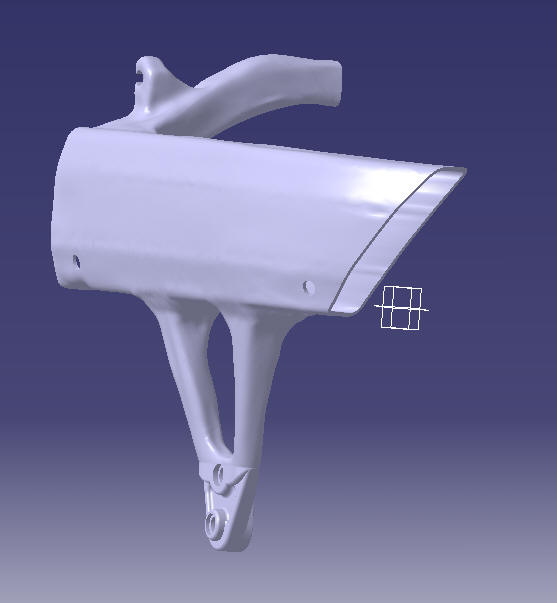

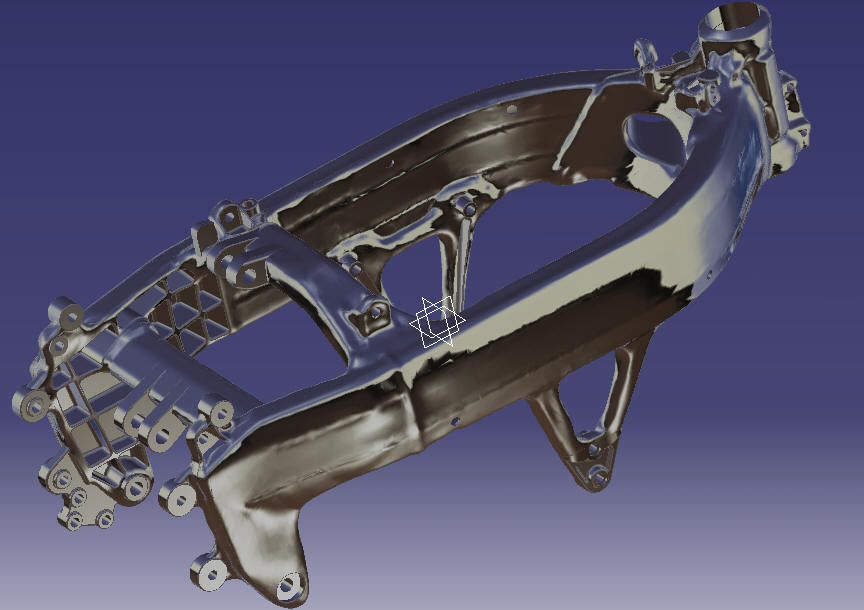

In CATIA abbiamo effettuato tutte le features che non siamo riusciti a fare in Geomagic. In particolare le tasche in prossimità del forcellone, del montante e nelle braccia laterali.
