PROGETTO DI STUDIO PER ATTREZZATURA DI RILIEVO DI
COPPIE AL COLLAUDO PER VALVOLE A FARFALLA

Progetto del Supporto del Braccio Meccanico

L'attrezzatura da noi progettata serve a supportare un braccio meccanico, azionato da due cilindri idraulici, tramite il quale vengono rilevate le coppie necessarie al corretto funzionamento delle valvole a farfalla di produzione Orton.
Il dimensionamento del braccio meccanico è stato effettuato dal gruppo Eleuteri, Masoni, Poli.

Una volta che le valvole sono state posizionate sotto la pressa, la parte di struttura che abbiamo progettato permette al braccio di avvicinarsi in modo elettromeccanico. La nostra attrezzatura, grazie alla sua precisione e facilità di movimento, favorisce un corretto esito del test e, soprattutto, una maggiore sicurezza per gli operatori addetti.

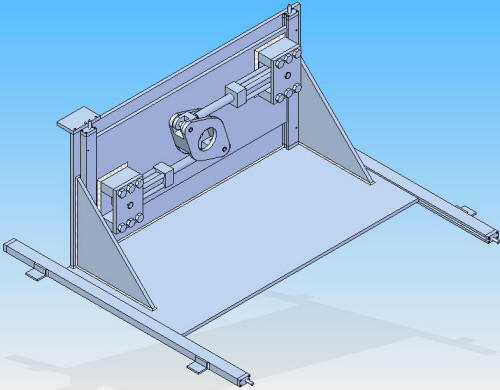

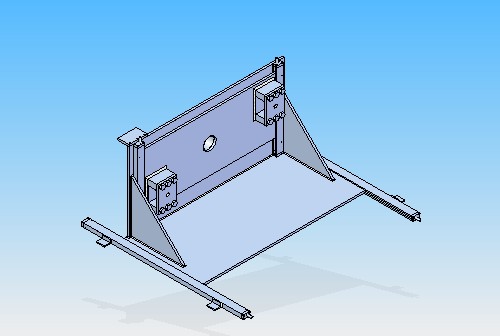

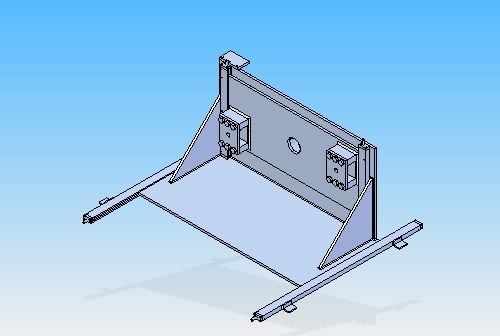

Assieme del supporto. Sono visibili i cilindri idraulici e il sistema di trasmissione della coppia

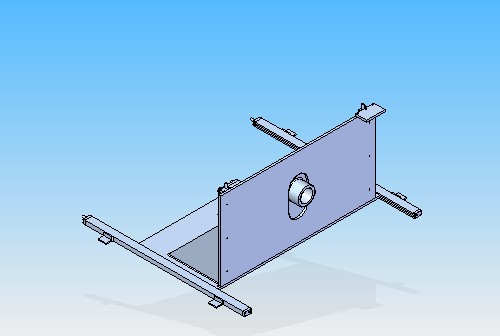

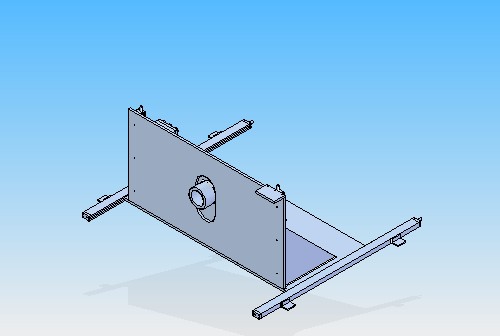

Il supporto prevede due movimenti principali: l’avvicinamento orizzontale alla pressa ed il sollevamento verticale del braccio meccanico; entrambi vengono controllati da due motori elettrici azionati da un operatore. La coppia da applicare allo stelo, invece, viene fornita da due pistoni idraulici montati sul retro della piastra verticale.
