Sistema di bloccaggio con minicilindro

Il sistema si basa sul movimento di un minicilindro pneumatico, collocato al di sopra dell’utensile. Quando il cilindro è alimentato, esercita una forza che si scarica su di un primo cuneo, montato sullo stelo, che entra in contatto con un secondo cuneo, vincolato alla staffa.

In  questo modo, grazie al movimento relativo tra i due cunei, la forza esercitata dal cilindro è trasmessa alla staffa, che si muove portandosi in posizione di chiusura bloccando l’utensile. Una volta interrotto il flusso di aria compressa, il pistone è richiamato in posizione di riposo e le molle di compressione vanno ad esercitare la forza che permette di aprire il sistema.



LINKS:

Funzionamento

Esploso

Modifiche Strutturali

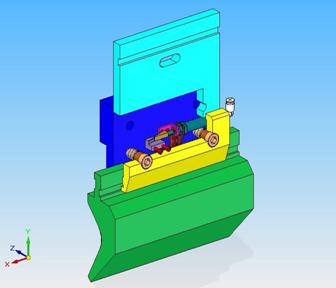

Sistema con minicilindro

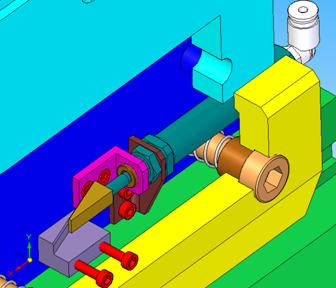

Particolare sistema con minicilindro

CONFRONTO CON LA SOLUZIONE ORIGINALE

Vantaggi:

· notevole riduzione dei tempi di sostituzione rispetto al sistema tradizionale;

· assicurato il sostegno degli utensili anche con il sistema aperto, grazie all’ introduzione del nasello di aggancio;

· apertura del sistema possibile solamente attraverso l’attivazione del comando che controlla la posizione delle valvole di distribuzione;

· sistema bloccato anche nel caso di guasti all’impianto pneumatico;

· utilizzo di componenti ampiamente disponibili sul mercato (boccole, componenti pneumatiche);

Svantaggi:

· costo superiore rispetto al sistema tradizionale ;

· maggior tempo necessario per il montaggio del sistema;

· utilizzo obbligatorio di utensili con attacco di tipo 9006;

· leggera riduzione della zona di lavoro;

· componenti realizzati su misura (supporto per la boccola, piedino per il fissaggio del minicilindro cunei);
