CORSO DI LAUREA IN INGEGNERIA MECCANICA



Laboratorio Progettuale di Disegno Assistito da Calcolatore    a.s. 2007/2008

Prof. Paolo Magni





Modifiche sui componenti originali



Per la realizzazione del sistema con minicilindro, oltre all’aggiunta di nuovi componenti, è stato necessario apportare alcune modifiche alle parti originarie.

Le modifiche più significative riguardano:

1. Intermediario

· realizzazione fori per fissaggio supporto boccola;

· realizzazione fori per fissaggio del minicilindro;

· realizzazione nasello aggancio utensile.

2. Staffa

· aumentata l’altezza per permettere il montaggio del minicilindro;

· aggiunta di due fori lamati per il fissaggio del secondo cuneo;

· aumentate le dimensioni dei fori delle viti M10 per permettere l’alloggiamento delle boccole autolubrificanti.



3. Piastra

· ridotta l’altezza per permettere l’inserimento del minicilindro

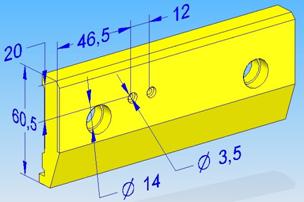

Intermediario modificato

Staffa modificata

Piastra modificata

Punzone con attacco 9006

4. Punzone

· è utilizzato il punzone con attacco 9006, fornito  a catalogo dall’azienda
