Parametrizzazione

Lo scopo dello studio è quello di creare una carrozzeria divisa in due parti, una superiore ed una inferiore, per permettere di equipaggiare il veicolo dell’attrezzatura necessaria per la messa in strada.

Il regolamento della competizione impone parametri relativi al peso e ad altre grandezze geometriche oltre i quali non è consentito andare.

Per questo motivo è stata creata, tramite parametrizzazione esterna, una tabella in Excel che consente di modificare direttamente nell’ambiente  di disegno di Solid Edge i seguenti parametri:



· Passo tra i piani su cui giacciono i profili che compongono la carrozzeria (D_Piano2)

· Distanza tra piano riferimento X-Y e base del semiellisse (Stacco_14)

· Larghezza dei semiellissi di riferimento (Larghezza_14)

· Semialtezza del semiellisse di riferimento della parte superiore (Altezza_14A)

· Semialtezza del semiellisse di riferimento della parte inferiore (Altezza_14B)

· Semilunghezza del semiellisse che compone la testa della carena (Lunghezza_Testa_Carena_anteriore)

· Larghezza del semiellisse che compone la testa della carena (Larghezza_Testa_Carena_anteriore)

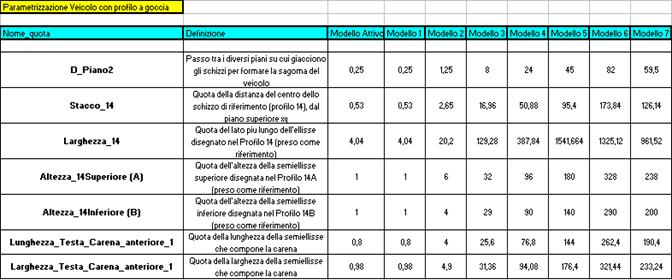

Tabella parametrizzazione in Excel
