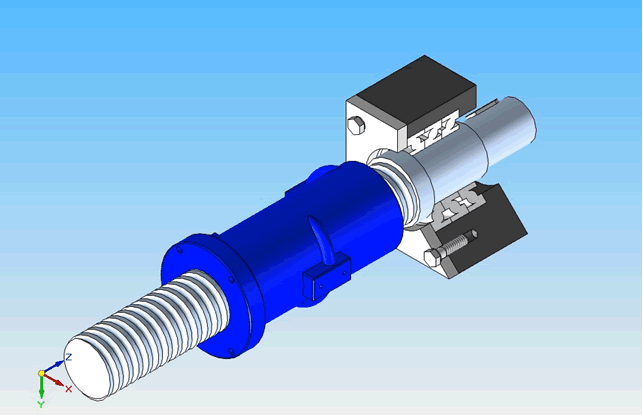

Supporto per scarico forze assiali
Il supporto deve scaricare le forze assiali, sia in trazione che in compressione, oltre che a riferire assialmente la vite.
Per progettare questo componente, si è seguito lo schema di montaggio consigliato dalla NSK, produttrice della vite stessa (figura sotto).

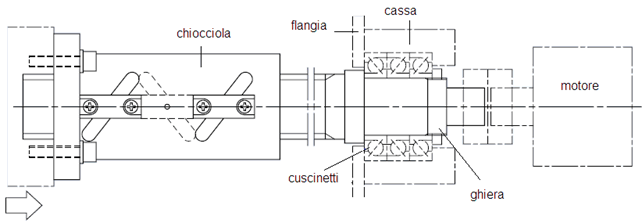

Schema montaggio cuscinetti
Questo schema prevede l’installazione di tre cuscinetti
ad assi obliqui, in configurazione ad X e con due cuscinetti nella direzione
di compressione. Assialmente i cuscinetti sono bloccati mediante ghiera avvitata
sulla vite e dallo spallamento realizzato sulla vite stessa; radialmente il
vincolo è assicurato mediante cassa collegata al telaio e una flangia
imbullonata alla cassa che completa il riferimento a terra.
