La richiesta dell’azienda è quella di sostituire il dispositivo di spinta di una pressa piegatrice.
L’attuale sistema è costituito da un cilindro oleodinamico in grado di fornire una spinta pari a 50 tonnellate.
Gli altri parametri di funzionamento sono:
- corsa di 250 mm,
- velocità di traslazione in spinta di 10 mm/s,
- avvicinamento rapido di 120 mm/s.

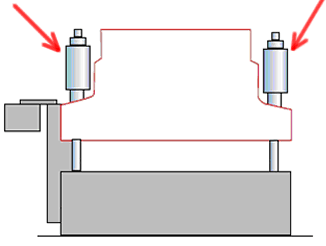

Schema della pressa piegatrice

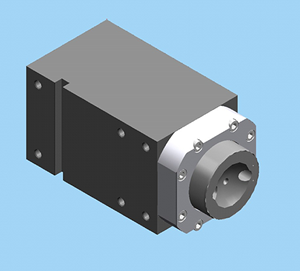

Modello CAD del cilindro oleodinamico
Anche gli ingombri dell’attuale sistema rappresentano un vincolo nella realizzazione dell'alternativa.
Il cilindro oleodinamico ha una sezione di 210x210 mm2 mentre non ci sono limitazioni imposte sull'ingombro in direzione verticale.
Da parte della Schiavi Macchine Industriali S.p.A. è stato inoltre richiesto che la soluzione alternativa prevedesse un’alimentazione di tipo elettrico.
