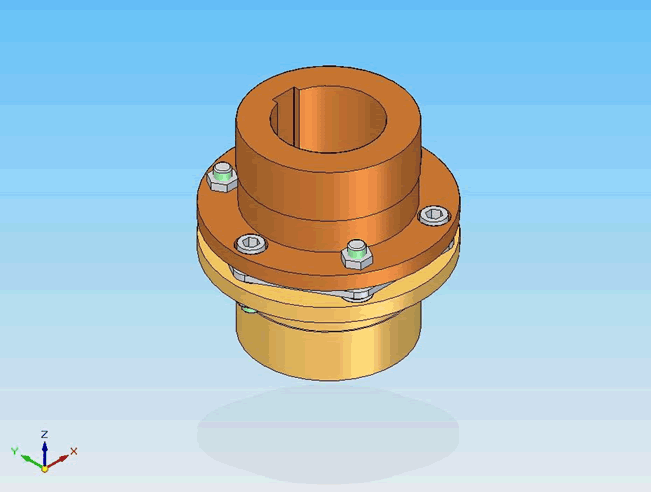

Giunto lamellare
Per trasmettere la coppia si utilizza un giunto lamellare collegato a entrambe
gli alberi mediante chiavetta. Gli unici requisiti che questo tipo di collegamento
deve soddisfare sono la coppia trasmessa, pari a 1768 Nm, e
la massima velocità di rotazione, pari a 360 giri/min.
Il giunto preso come riferimento è FLEXSTEEL prodotto
da COMPOMAC S.p.A.; il modello 168FA soddisfa
entrambe i requisiti richiesti in questa applicazione. Infatti, i limiti forniti
dal costruttore sono 2600 Nm per la coppia massima e 3800
giri/min come velocità massima.
