VECCHIA SOLUZIONE: FUNZIONAMENTO
vecchia soluzione

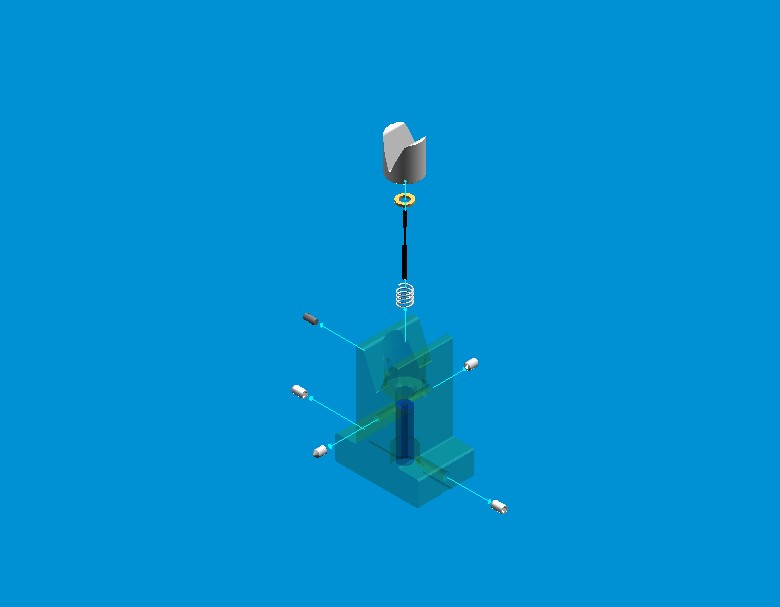

esploso della soluzione vecchia
Il misuratore, č un sistema inserito all'interno della matrice attraverso appositi scavi, ed ha un funzionamento molto semplice: alla discesa del punzone della pressa, la lamiera si piega all'interno dello scavo a V della matrice, determinando la discesa del tastatore (posto nella parte superiore della matrice); esso č solidale al vero e proprio strumento di misura, l'lvdt. In questo modo, in fase di piegatura, ad una variazione della deformazione angolare della lamiera corrisponde una escursione dell'lvdt. Una molla di contrasto garantisce il continuo contatto tra il tastatore e la lamiera.
Questo sistema consente di convertire una deformazione angolare in segnale elettrico di output, che viene poi sfruttato a valle del sistema di misura costituendo cosė segnale di input per l'automazione del processo.
