PARAMETRIZZAZIONE

per lo sviluppo della parametrizzazione siamo stati costretti a proporre un modello di pinza notevolmente semplificato ma comunque rispondente alle caratteristiche principali della pinza, in quanto le particolari lavorazioni su alcuni pezzi rendono impossibile questo tipo di possibilità e soprattutto rallentano notevolmente le prestazioni di velocità del PC .

L'obiettivo di questa parametrizzazione è dunque quella di fornire un'idea del prodotto finito, che poi potrà essere modificata nella specifica produzione del pezzo senza alterare le quote e le dimensioni di massima di ogni singolo elemento.

Insieme dei pezzi creati:

come si può notare sono stati mantenuti quasi tutti i pezzi , il disegno mostra con colori diversi i principali componenti:

- la lamiera di base e le lamiere laterali portanti (di spessore maggiore rispetto al resto dei componenti della cassa della pinza)

- le lamiere superiori ed inferiori delle braccia, le lamiere che coprono lateralmente e superiormente la base

- gli occhielli per il fissaggio braccio fisso-mobile , dei cilindri sulla base e sul braccio mobile e ancora quelli per incernierare i pattini di presa

- infine i due pattini di presa.

Tutti i pezzi sono stati collegati (quota per quota) ad una TABELLA EXCEL che permette la modifica delle quote a partire dalla lunghezza e dal peso della rotoballa da trasportare. Abbiamo supposto che il peso specifico della carta è circa il doppio di quello dell'acqua la tabella calcola il diametro del rotolo e di conseguenza modifica proporzionalmente le dimensioni della pinza, inoltre l'immissione della lunghezza della rotoballa prevede la modifica dei componenti in modo che la presa sia proporzionale a questa, evitando la deformazione della rotoballa.

riportiamo solo alcuni esempi di parametrizzazione dalla tabella excel per questione di spazio,il colore delle caselle è relativo alla dimensione nella figura accanto:

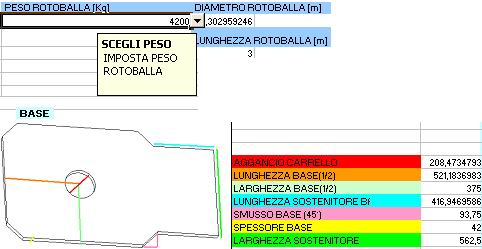

BASE:

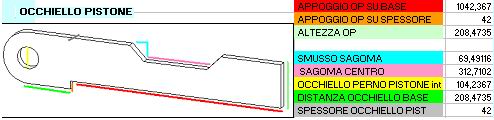

OCCHIELLO PISTONE:

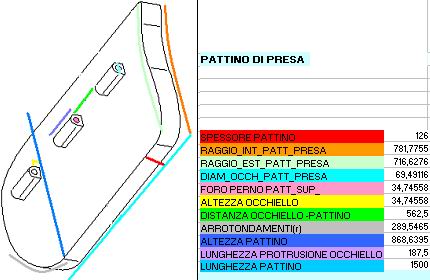

PATTINO DI PRESA:

Riportiamo anche qualche esempio significativo dei modelli in ambiente solid edge.

Si notino le differenze cambiando i valori nelle tabelle sopra alle immagini:

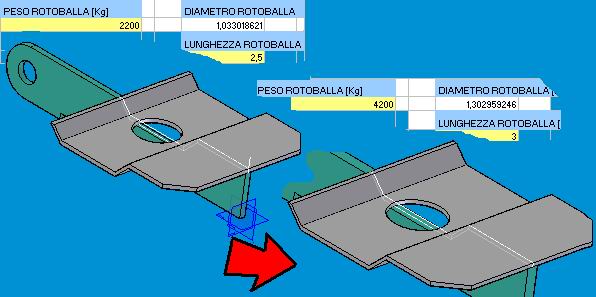

LAMIERA SUPERIORE:

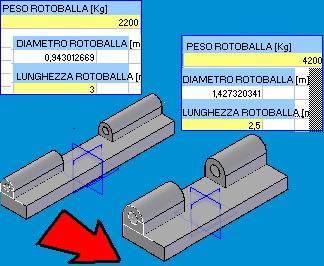

OCCHIELLO PORTA PATTINO:

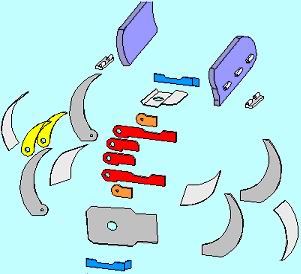

ESPLOSO OTTENUTO:
