DISEGNO DEL CILINDRO
il cilindro è formato da cinque parti
che vengono assemblate,da una parte abbiamo il fondello saldato alla camicia e
dall'altra abbiamo lo stelo saldato con il fine-stelo. Dopo aver inserito
lo stelo nella camicia si provvede alla chiusura del tappo che funziona da fine
corsa.
Per il dimensionamento del cilindro si
veda la sezione dimensionamento del cilindro.

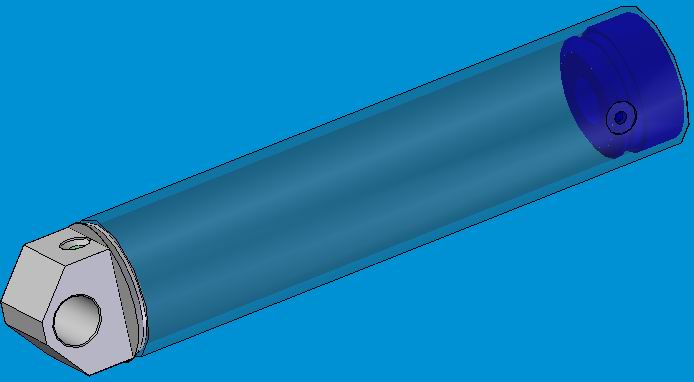

il fondello
viene saldato alla camicia
(cilindro trasparente) con una saldatura a tenuta idraulica,
il tappo è filettato e si connette alla camicia solo

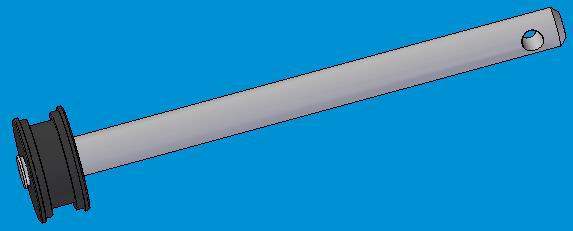

dopo aver saldato lo stelo
con il fine-stelo
(altrimenti non si riuscirebbe a mettere lo stelo nella camicia)

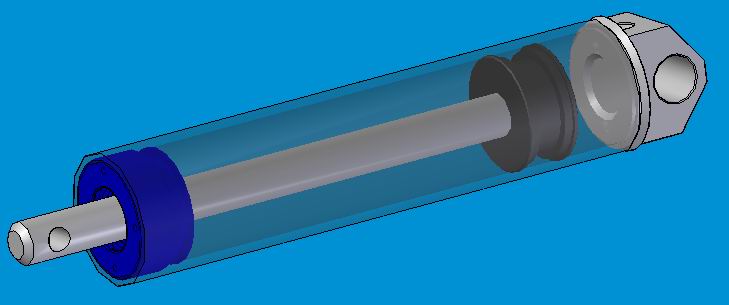

risultato del pistone finito:
