BRACCIO
MOBILE

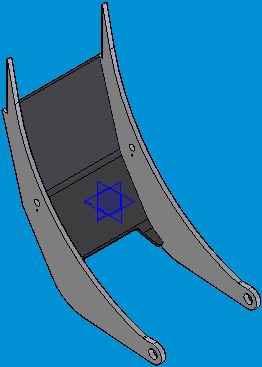

Lamiera
inferiore e laterali
Il
peso della rotoballa è sopportato
prevalentemente
dalle lamiere laterali
e
su queste sono presenti i fori di
collegamento
con il braccio fisso
Porta
pattino di presa ,collegamento
cilindri
per
evitare una sollecitazione troppo elevata
sono
stati aumentati gli spessori in vicinanza
dell'aggancio
con il braccio mobile
(è
presente anche una boccola),
si
vedono i canali e i supporti
che serviranno
per
collegare i cilindri
anche
qui come nel braccio fisso si
possono
notare i fermi per evitare
l'apertura
massima dei pattini.

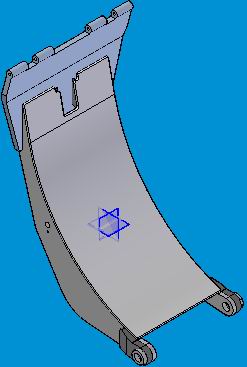

Lamiera
superiore

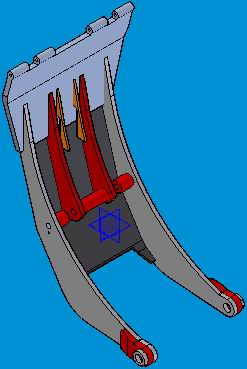

il
braccio mobile si presenterà così
