BRACCIO
FISSO

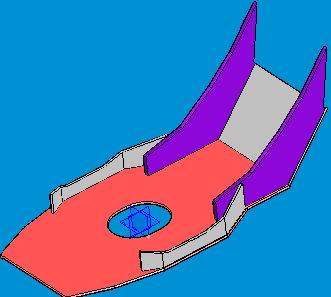

Base
della pinza, lamiera inferiore e laterali del braccio fisso
sono
state omesse le parti inferiori della
base dove avviene l'aggancio meccanico
con il carrello,a
parte il foro centrale
della
stessa,si
è tenuto in considerazione la
conformazione
della
pinza e si è prevista
la sollecitazione
del
peso della rotoballa
sulla base
e sulle fiancate
del braccio fisso

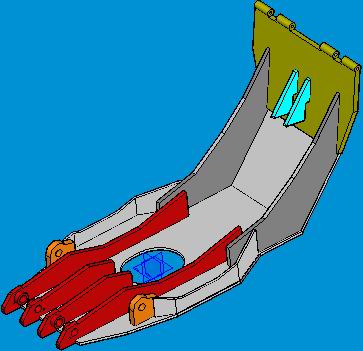

Supporti
dei pistoni ,del pattino di presa e del braccio mobile
Anche
in questa modellazione
si
nota che gli spessori sono in
relazione
al carico che il pezzo deve
sopportare,in
particolare i due occhielli
che
permettono l'aggancio con il braccio
mobile
e i quattro occhielli che
consentono
il posizionamento dei pistoni;
l'altro
pezzo con un'importante
sollecitazione
è il supporto del
pattino
di presa .
Si notino in oltre la
presenza dei fermi che impediscono
l'apertura
completa del pattino

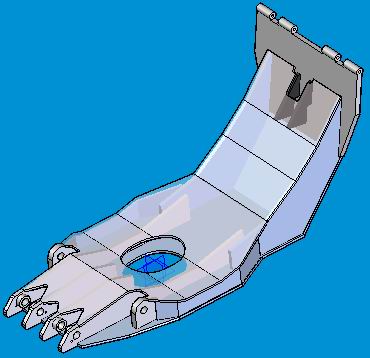

Lamiere
superiori
con
questa immagine si
può avere
un'idea del braccio
fisso
nella sua totalità
