LABORATORIO PROGETTUALE

DI DISEGNO

ASSISTITO DA CALCOLATORE

anno accademico 2004/2005

Materiale e programmi utilizzati



I programmi utilizzati sono stati:



· Autodesk: Autocad 2000 LT per la realizzazione della parte di progettazione 2D



· EDS: Solid Edge V15 accademic license su licenza del Politecnico di Milano



Le parti scelte da tabelle



Angst + Pfister Export S.A. Guarnizioni OR in VITON^® qualità GACO VA 75



Le guarnizioni GACO del tipo OR (O-Rings) vengono eseguite secondo i più moderni procedimenti di stampaggio, e si prestano perfettamente omogenee e regolari nella loro caratteristica forma toroidale.

Glyd^® Ring PRP (Precision rubber products)  Italia s.r.l. 20148 milano.



Guarnizione a doppio effetto per pistone, offre una tenuta efficace ed affidabile ed un basso attrito per sistemi idraulici che lavorano in condizioni sia di alta che bassa pressione, presenta una rapida risposta alla pressione ed un elevata resistenza alla contaminazione. La possibilità di realizzare pistoni costruttivamente semplici e la elevata affidabilità minimizzano la necessità di manutenzione riducendo i costi totali di produzione.



Le caratteristiche principali sono:

· Assenza di fenomeni di incollaggio dopo lunghi periodi di arresto

· Ottima resistenza all’usura

· Consente pressioni di impiego da zero a 400 bar

· Temperature di esercizio da -54°C a + 130°C

· Velocità di traslazione lineare  15 m/s

Molle a tazza



La ditta Christian Bauer è uno dei più vecchi e qualificati produttori mondiali di molle a tazza. L’elevato standard qualitativo nei cicli di produzione ed i severi controlli di qualità pongono le molle a tazza CB ai massimi livelli di mercato, superando largamente i requisiti DIN 2093 con cui esse sono state normalizzate. Le molle a tazza vengono suddivise in 3 gruppi principali, identificati dalla norma DIN 2093, per evidenziare determinate caratteristiche tecniche in riferimento al materiale impiegato, alla lavorazione ed alla specifica esecuzione delle molle. Anche i tipi inseriti a completamento rispettano questa suddivisione pur offrendo in molti casi prestazioni superiore, anche in misura rilevante, come si verifica per le molle del gruppo 3 sino allo spessore di 5 mm.

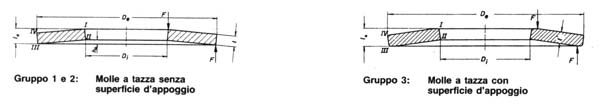

Caratteristiche delle molle a tazza utilizzate:

Sensori induttivi



I sensori induttivi da noi utilizzati sono sensori tipo



BALLUFF BES 516-324-E5-C-S 49



Con le seguenti caratteristiche:
