COMMENTI
FINALI
Il
progetto è stato creato seguendo le precise richieste e i criteri imposti
dall'azienda, ovvero la possibilità di parametrizzare il portale dello S.M.A.R. in
funzione della lunghezza. L'unica imprecisione è stata causata nella realizzazione di
portali con lunghezza pari o inferiore agli otto metri.
Questa
imperfezione è stata provocata da una mancanza di Solid
Edge V11: l'impossibilità di sopprimere
automaticamente le feature in ambito PAR. Infatti, per ottenere il
portale, è stato necessario partire dalla trave sulla quale sono stati
parametrizzati dei gruppi di fori (cui sono state vincolate successivamente le
piantane intermedie) in funzione della lunghezza.
Il
comando di Pattern non permette di scendere ad disotto
di 2 gruppi di fori poiché deve eseguire almeno una ripetizione della feature selezionata. Per questo motivo è necessario
sopprimere manualmente le feature in questione per
ottenere correttamente portali con lunghezza pari o inferiore agli otto metri.
Al di là di
queste carenza, il software ha risposto adeguatamente ad ogni nostra necessità,
rivelandosi un buono strumento per la progettazione.

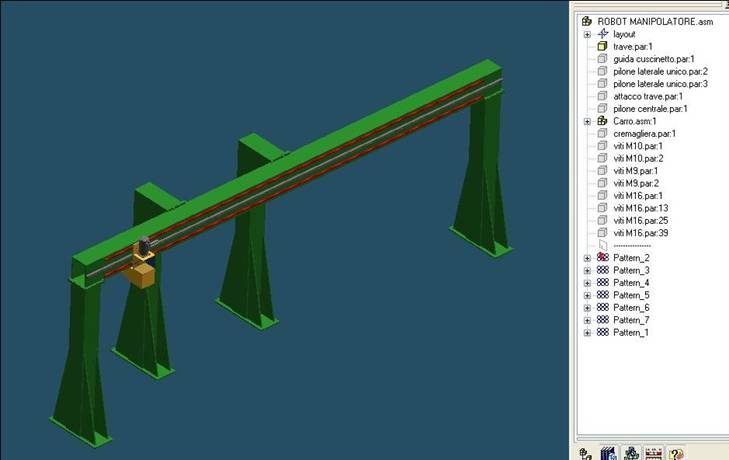

La
figura mostra il problema riscontrato, le cui conseguenze sono:
1.La
presenza di una piantana in più è dovuta all'impossibilità di sopprimere
automaticamente la feature del gruppo fori
2.il
software calcola la posizione del sostegno (che neanche ci dovrebbe essere) in
modo sbagliato
La
ditta Sis.ma ha collaborato al nostro lavoro con
molta disponibilità, offrendoci il proprio supporto informativo, rispondendo
tempestivamente alle domande da noi poste in modo esauriente, fornendo, qualora
ce ne fosse bisogno, cataloghi di componenti,disegni
di massima del progetto, descrizioni dettagliate.
