AMBIENTE
DI LAVORO
Solid Edge è un
sistema di computer-aided design (CAD) per assiemi meccanici, modellazione di
parti e produzione di disegni. Sviluppato con la tecnologia STREAM, Solid Edge
è concepito per aumentare le prestazioni del software con un'interfaccia che
assicura una produttività ottimale dell'utente. La tecnologia STREAM di Solid
Edge aumenta la produttività dell'utente CAD base catturando le intenzioni di
modellazione di solidi degli ingegneri tramite una logica di inferenza e
concetti dirigenziali.
Ambienti di Solid Edge
Per rendere più
accessibili i comandi necessari, Solid Edge ha ambienti separati per la
creazione di parti, la costruzione di assiemi e la produzione di disegni.
Ciascun ambiente è autonomo.

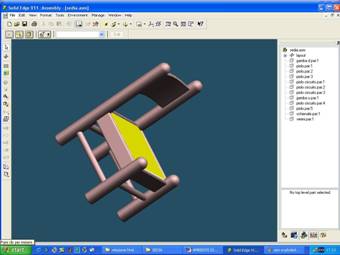

Ambiente Assembly
Solid Edge può gestire assiemi complessi
che contengono molte parti e sottoassiemi. L'ambiente Assembly contiene i
comandi per adattare le parti le une alle altre con tecniche di montaggio
naturali, quali accoppiamento e allineamento. Solid Edge favorisce la
progettazione delle parti nel contesto dell'assieme. Solid Edge fornisce una
stretta integrazione con l'ambiente di modellazione delle parti.
L'ambiente
Assembly consente di creare una relazione associativa tra le parti. Tali
relazioni vengono mantenute automaticamente per tutto lo sviluppo del progetto
per conservare l'intento del progetto.

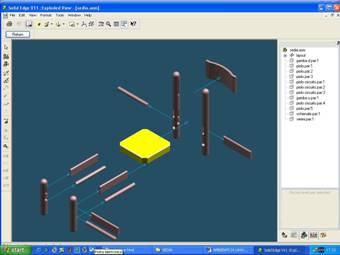

Solid Edge fornisce l'analisi
d'interferenza per verificare se lo spazio è occupato da più di un solido. Inoltre
è possibile creare viste esplose mantenendo la struttura dell'assieme e le
relazioni fra le parti.

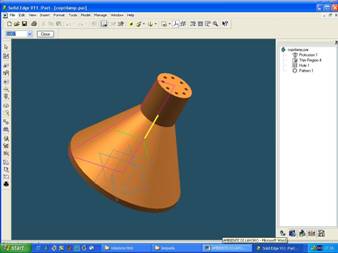

Ambiente Part
L’ambiente di modellazione delle parti di
Solid Edge consente di costruire modelli 3D di solidi con feature reali. Il
processo di modellazione delle parti inizia con una feature Base, su cui si
costruiscono le feature delle parti per creare un modello di una parte.

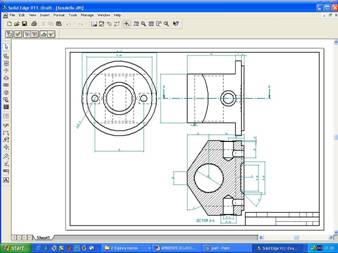

Ambiente Draft
Solid Edge fornisce un ambiente separato
per produrre disegni di progettazione direttamente da modelli di parti o
assiemi 3D. I disegni di Solid Edge sono associati al modello 3D, in modo che
il disegno rifletta le modifiche nel modello mentre si disegna. Si possono
creare disegni che visualizzano varie viste, sezioni, dettagli, quote, note ed
annotazioni.
