Disegno e parametrizzazione con CATIA

Partendo dai dati forniti dall’azienda è stato disegnato il cantilever in 3D attraverso l’uso del software CATIA.



Nel disegnare i componenti si è deciso di parametrizzare la colonna in funzione della lunghezza della base e il braccio in funzione della sua lunghezza. Nell’assemblaggio i due parametri sono stati legati tra loro. In questo modo modificando un solo parametro è possibile ridurre o aumentare in modo proporzionale tutte le quote.



PROGETTO DI LABORATORIO PROGETTUALE DI DISEGNO ASSISTITO DAL CALCOLATORE

PROGETTAZIONE E ANALISI FEM DI UN CANTILEVER

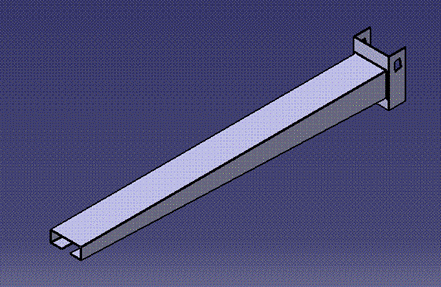

Braccio

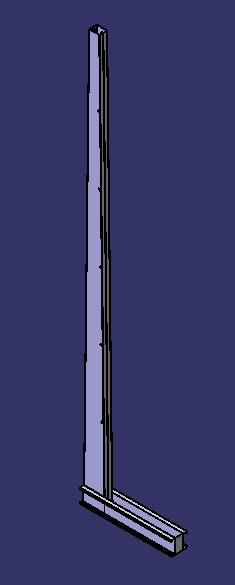

Colonna

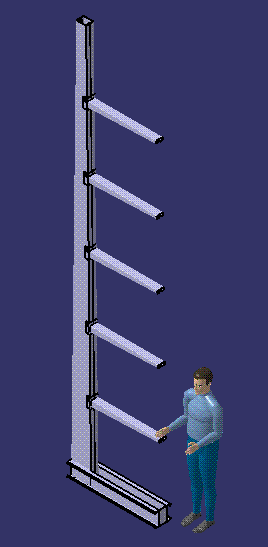

L’assemblato è composto dalla colonna e da 5 bracci bloccati alla colonna stessa tramite delle spine.

Si riportano di seguito tre differenti configurazioni della struttura: la prima rispetta le quote forniteci dall’azienda; le altre due sono ridotte di un fattore 1,5 e 2.

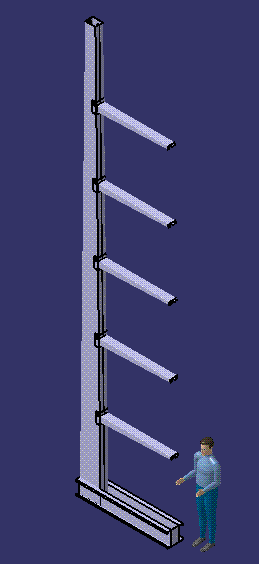

Assieme: braccio 1372 mm

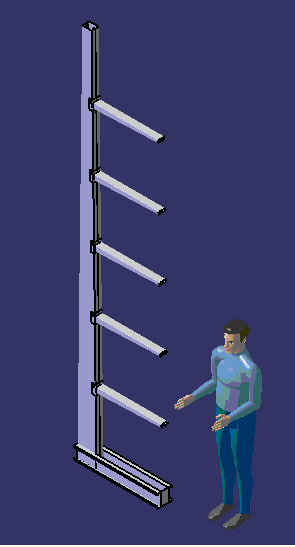

Assieme: braccio 915 mm

Assieme: braccio 686 mm
