Questo metodo consente la registrazione angolare del pezzo mediante l'utilizzo di un freno.

Analisi critica:

٠ Sistema completamente differente da quello originale.

٠ Comporta la variazione di alcuni pezzi.

٠ Effettivo risparmio di spazio soprattutto nella parte inferiore del posto guida.

٠ E' più semplice prevedendo l'utilizzo di lamiere e cilindri filettati.

٠ Regolazione è graduale e non per "step" della registrazione angolare.

٠ Bloccaggio ottenuto mediante una manovella che può essere posizionata con una certa flessibilità sul posto guida.

Conclusioni:

٠ Si è scelta questa soluzione come definitiva che consente una maggiore regolabilità della registrazione angolare.

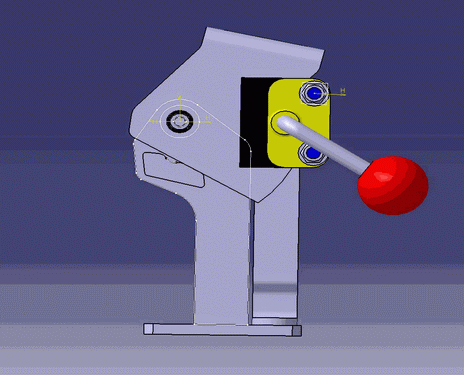

٠ La manopola, piegata ad "L", ha la parte terminale filettata. Questo permette di agire sulla pinza esterna in compressione e sulla pinza interna mediante trazione, imposta dalla contro-pinza (in giallo in figura 2).

٠ Sollevando la leva la pressione sul disco diminuisce e di conseguenza è possibile la regolazione angolare.

٠ La registrazione è compresa tra +12.5° e -12.5°.

٠ L'assenza di limiti di corsa del disco permette un ampliamento dell'angolo di regolazione utile mediante la variazione dei due fermi.

Studio più approfondito del progetto scelto:

٠ Le lamiere a contatto del "disco" devono avere una rugosità sufficientemente elevata per garantire un coefficiente d'attrito adeguato.

٠ Le dimensioni delle pinze hanno un range abbastanza ampio in quanto la forza d'attrito non è influenzata dalla superficie di contatto; possono essere utilizzati, ad esempio, pezzi di seconda scelta e scarti.

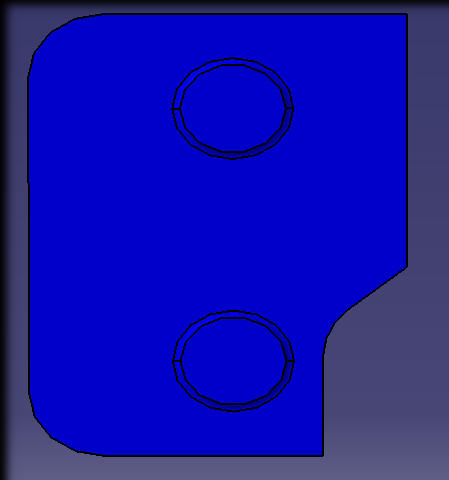

Fig.3

٠ La pinza interna richiede una lavorazione che permetta di scaricare una parte della forza sul supporto laterale della struttura secondaria.

٠ I due cilindri visibili nella faccia della pinza in figura 3 garantiscono il sostegno del freno sulla struttura di supporto.

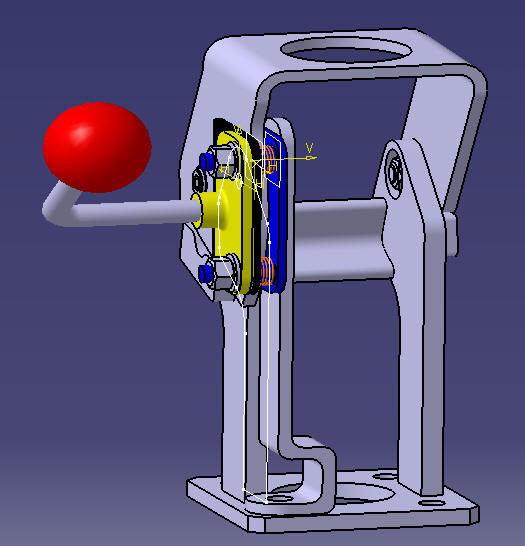

٠ In figura 1 sono visibili le due molle che permettono l'allentamento del freno nel momento in cui si solleva la leva.

٠ La leva è stata volutamente sovradimensionata per garantire una maggiore tenuta del sistema di bloccaggio.

٠ E' prevista, nel caso la ditta lo richiedesse, una tasca su entrambe le pinze che permetterebbe l'applicazione di una lamina di un materiale con coefficiente d'attrito più elevato.

Montaggio e assemblaggio:

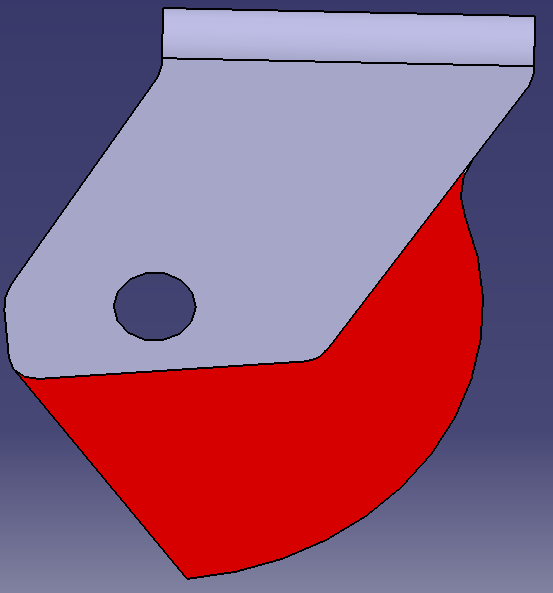

٠ E' necessario aggiungere in fase di produzione la parte evidenziata in rosso in figura 4 sul lato del pezzo.

٠ Non è più richiesta alcuna saldatura sulla base, necessaria invece nelle altre soluzioni per il fissaggio della base del pistone.

٠ La leva nel momento del montaggio deve essere posta verso, si procede poi all'inserimento delle molle, della pinza, delle rondelle e dei bulloni che vanno stretti, in tale modo si è sicuri che quando si abbassa la leva le pinza vadano a bloccare il disco.

Calcoli di pre-dimensionamento:

Q= forza applicata dalla vite perpendicolarmente alle pinze.

Ipotesi:
٠ Applicazione della forza perpendicolare all'asse superiore dello sterzo pari a 1KN.

٠ Massima estensione assiale dello sterzo per misurare il momento massimo generato da tale forza di natura impulsiva.
٠ Coefficiente di attrito delle superfici delle pinze m_s =0.9.

Risultati:

La Q limite calcolata è circa pari a 3KN.
E' possibile incrementare il valore m_s mediante trattamenti meccanici sul materiale delle pinze o scegliendo materiali polimerici/ceramici con maggiore coefficiente d'attrito.

Ciò permetterebbe un forte decremento della Q necessaria e quindi una diminuzione della Forza da applicare sulla leva.

Note:

La Q di oltre 3KN può dare notevoli problemi alla contro-pinza a causa delle deformazioni imposte da una sollecitazione di questo ordine di grandezza. Si può procedere ad un netto incremento del coefficiente d'attrito delle pinze.
