PARTICOLARI



Vengono qui riportati i disegni dei pezzi principali: alcune parti dell'impianto frenante sono identiche tra loro ma qui sono riportate una sola volta, perchè basta capovolgerle. I pezzi che compaiono doppi sono quelli che hanno tratti salienti su più lati.





Appoggio per il fermo della guaina

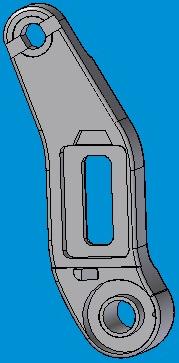

Bacchetta che tiene il pattino e si fissa alla bicicletta



Boccola esterna del sostegno ruota



Boccola interna del sostegno ruota con cono di centratura (per ruota anteriore)



Boccola interna del sostegno ruota con cono di centratura (per ruota posteriore)



Secondo cono di centratura per ruota anteriore



Secondo cono di centratura per ruota posteriore



Elemento che permette di comandare contemporaneamente la bacchetta di destra e di sinistra



Fermo per fissare e tenere centrata la molla di richiamo alla bacchetta



Questo elemento ferma la guaina e fa scorrere il cavo durante la frenata



Questo elemento serve a fissare il registro del cavo nel sostegno della leva



Questo elemento serve per fissare il registro alla bacchetta



Questo elemento è usato in coppia a quello di prima ma dal lato opposto sulla bacchetta

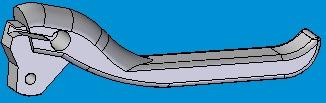

Leva che si tira quando si frena



Molla di richiamo



Questo elemento serve a fissare la leva al manubrio



Stesso particolare di prima visto da altra angolazione



Pattino



Perno per le ruote



Fori sul cerchione posteriore per fissare la corona della trasmissione



Elemento di sicurezza che evita che il cavo che tiene le bacchette della stessa ruota possa finire sul copertone



Vite per registrare il cavo



Zigrinatura appositamente creata sul cerchione per frenare meglio



Cerchione
