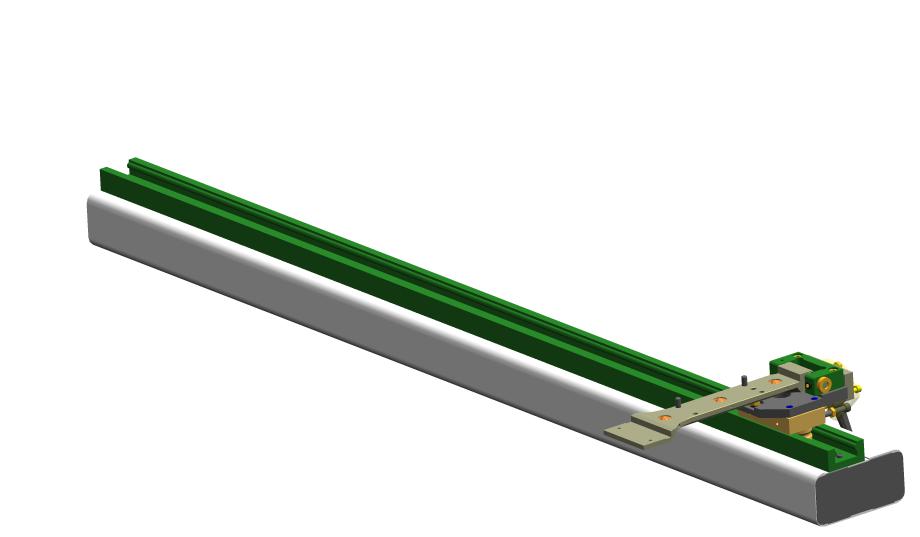

PROGETTO: Realizzare una movimentazione trasversale per il carrello indicato in figura

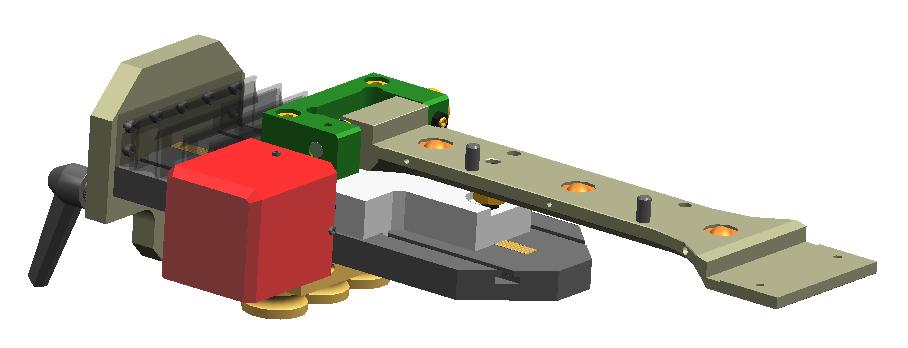

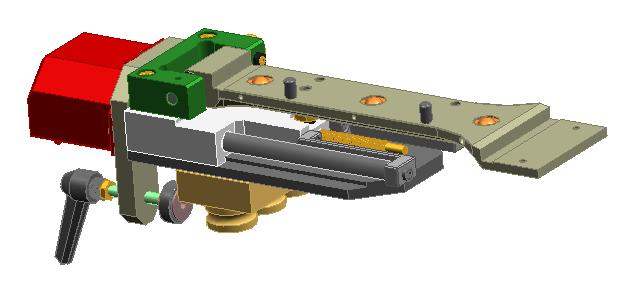

SOLUZIONE 1: Vite a ricircolo di sfere

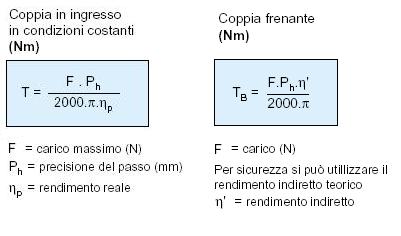

• Il motore, coperto dal carter rosso, fornisce coppia alla vite a ricircolo che trascina il carrello:

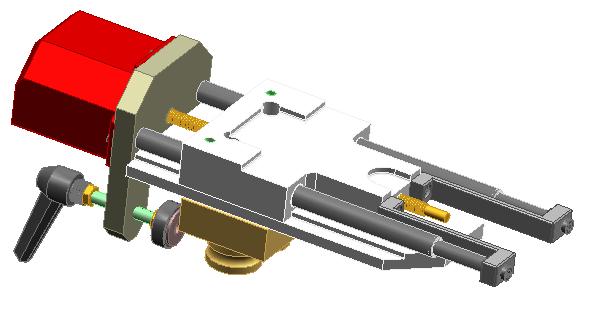

• Questo è supportato nel moto da due guide a sfilo concentriche

• Il bloccaggio è manuale: ruotando la manopola grigia il tampone preme contro il binario impedendo il movimento del carrello

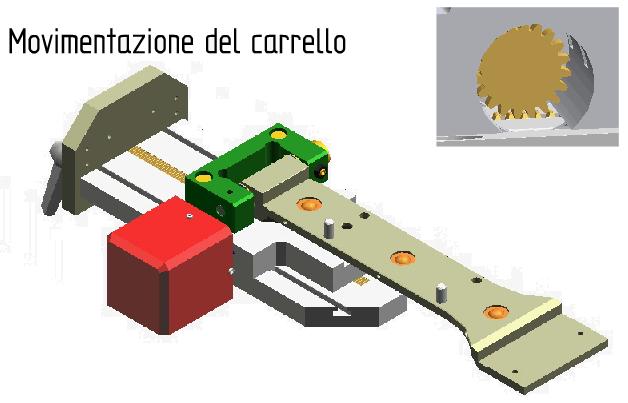

SOLUZIONE 2: Pignone-cremagliera

• Questa volta il motore è alloggiato sul carrello mobile e fornisce coppia al pignone che, ingranando sulla cremagliera, permette il movimento del carrello

• Le guide sono ricavate nel supporto inferiore mediante due binari a T
• In questo caso per ottenere un bilanciamento maggiore il blocco è fissato al centro e non all'estremità
• La leva di bloccaggio è disposta in posizione centrale

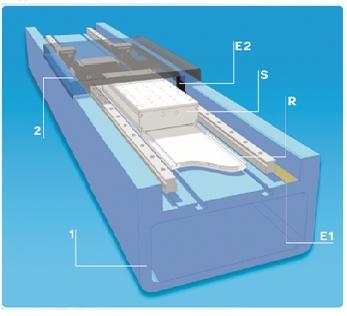

SOLUZIONE 3: Motore lineare

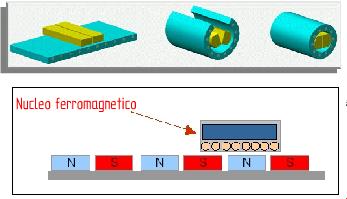

• Il motore lineare può essere pernsato come un tradizionale motore elettrico "srotolato"

• Consente di ottenere elevate velocità ed elevati carichi sostenibili
• Il carrello trasla sul supporto grazie al campo magnetico indotto dai binari

• Il sistema di bloccaggio è analogo a quello della soluzione 2.
