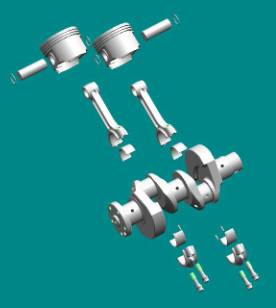

In questo esploso sono evidenti gli elementi fondamentali che compongono il manovellismo: pistoni, bielle ed albero a gomiti. Sono inoltre presenti gli elementi necessari per l’accoppiamento quali: spinotti, anelli elastici, bronzine, viti e pernini di centraggio.

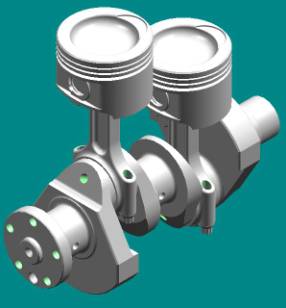

In questo assieme si può vedere la configurazione finale degli elementi presenti nell’esploso.

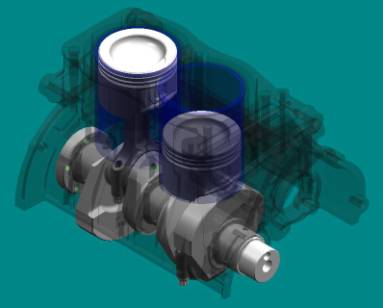

In questa figura viene mostrato l’accoppiamento finale tra il basamento e il manovellismo, con l’aggiunta delle camicie e delle bronzine di banco.
