Analisi sforzi: Gancio
Il gancio utilizzato per il nuovo design è lo stesso del modello attuale, per questo motivo le analisi sono state limitate ai casi ritenuti più critici.
L'impostazione delle mesh è:
- Dimensione dell'elemento: 0.05, relativo rispetto alla dimensione media del componente

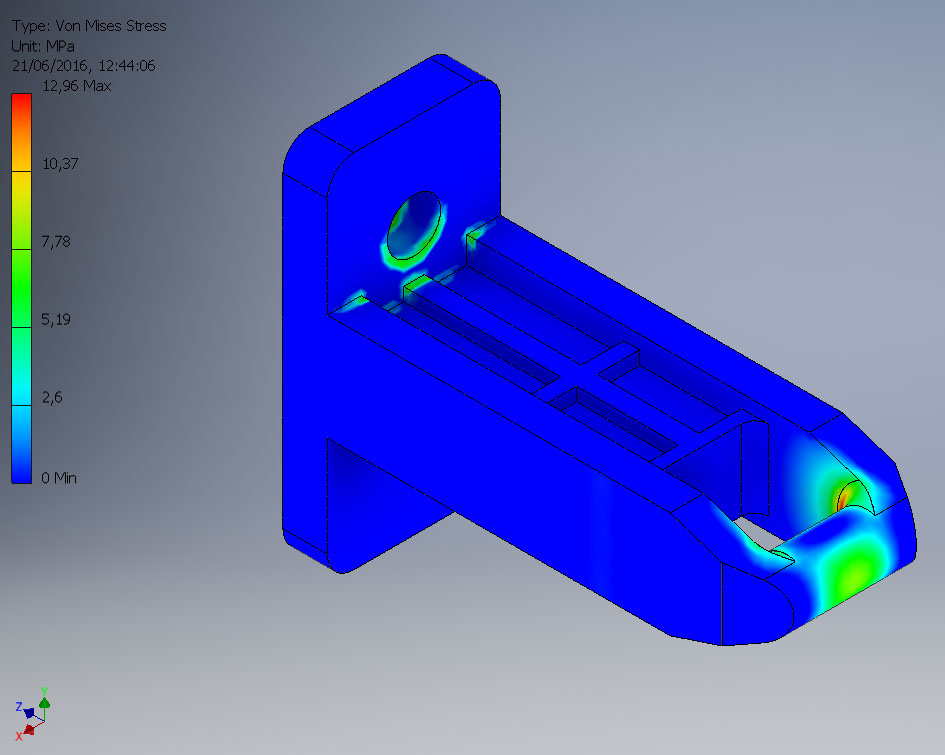

Trazione
Forza: 72 N
Sforzo di Von Mises massimo: 12.96 Mpa
Deformazione massima: 0.01 mm
Safety factor minimo: 3

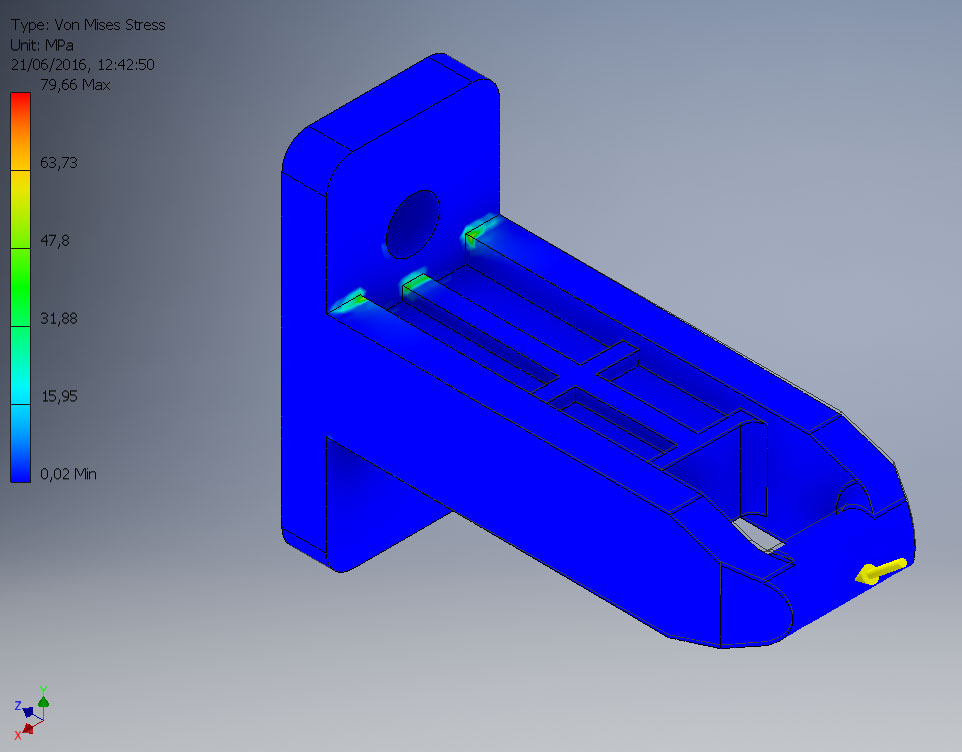

Compressione
Forza: 72 N
Sforzo di Von Mises massimo: 79.66 Mpa
Deformazione massima: 0.31 mm
Safety factor minimo: 2.26

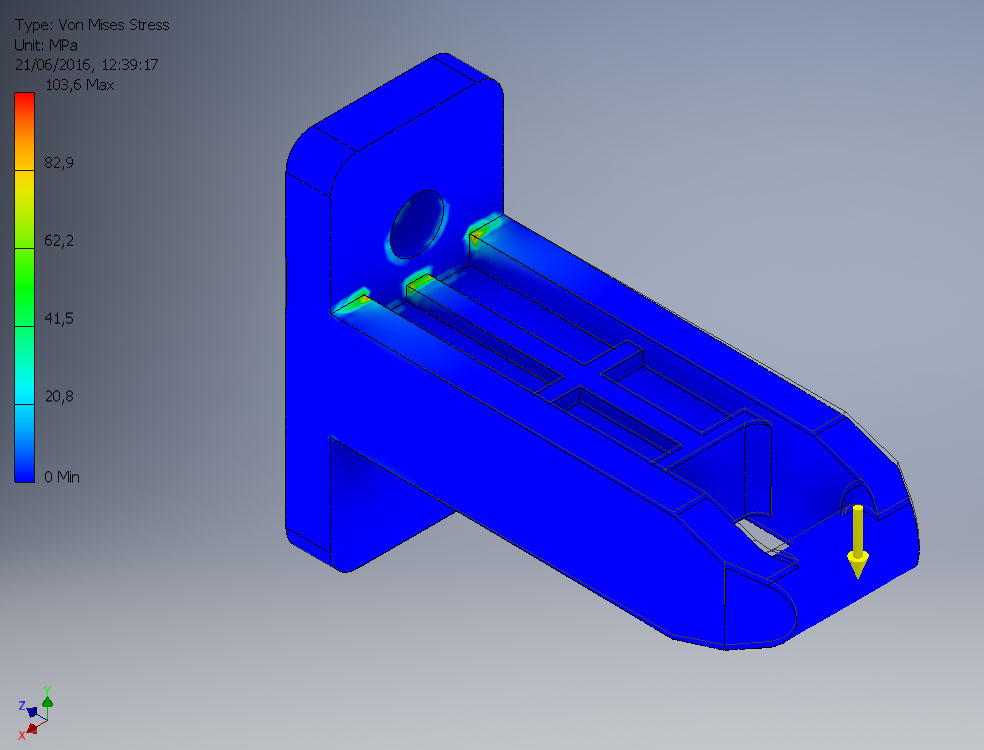

Flessione
Forza: 65 N
Sforzo di Von Mises massimo: 103.5 Mpa
Deformazione massima: 0.44 mm
Safety factor minimo: 1.74
In conclusione il gancio presenta solamente un punto di sollecitazione critica localizzato nell'intorno della zona di attacco tra corpo e parete verticale, rimanendo comunque all'interno del range di stress consentito.
