Come è stato anticipato nella presentazione del progetto, il disegno e l’analisi FEM sono stati svolti attraverso il software Autodesk Inventor 2010.

Dopo una prima bozza su carta dei singoli componenti del ginocchio (in particolare quelli descritti nella sezione “scelta componenti” ossia struttura superiore ed inferiore) essi sono stati realizzati in forma semplificata per sviluppare il cinematismo corretto del ginocchio. In seguito, dopo numerosi prototipi realizzati, è stato scelto quello che maggiormente soffisfava i requisiti tecnici e di ingombro.

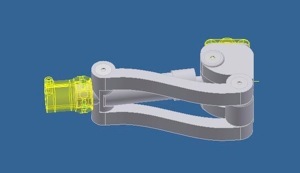

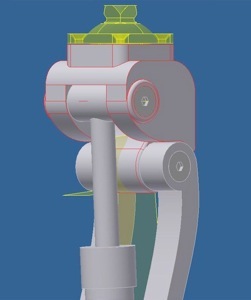

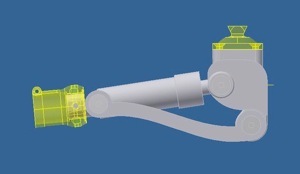

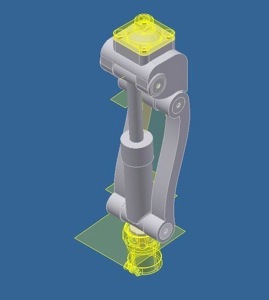

Il disegno CAD del ginocchio completo è riportato nelle figure sottostanti. Sulla sinistra è possibile osservarlo nella fase della totale estensione, mentre sulla destra in totale flessione (90°).

Ecco alcune considerazioni:

1. -le parti in giallo sono gli attacchi superiore ed inferiore, attraverso i quali la protesi viene collegata a femore e tibia artificiale


2. -il disegno del pistone è simbolico: infatti come si è detto il progetto ha riguardato la struttura del ginocchio, si considera che esista un fornitore in grado di produrre un pistone con le caratteristiche e le dimensioni richieste


3. -i perni sono tutti smontabili facilmente dall’utente per l’ispezione dei cuscinetti e la manutenzione


4. -oltre alle regolazioni di precarico molla e freno idraulico in compressione ed estensione, è possibile modificare la geometria degli sttacchi. Ad esempio l’attacco superiore è avvitato per mezzo di quattro viti alla struttura superiore. Esiste la possibilità di sostituire l’attacco con uno il cui attacco centrato non si trova nel centro dei quattro fori, ma presenti differenti valori di offset tra cui scegliere. Questo crea un enorme vantaggio in fase di taratura della protesi sul singolo individuo.


In ogni caso tutte queste argomentazioni verranno analizzate più nel dettaglio nella trattazione completa del presente progetto. Qui si intende fornire una visione d’insieme che consenta di ricavarne le caratteristiche principali.
