Analisi FEM

Screenshot

(per vedere le immagini in alta risoluzione, cliccare al centro dell'immagine)

Risultati

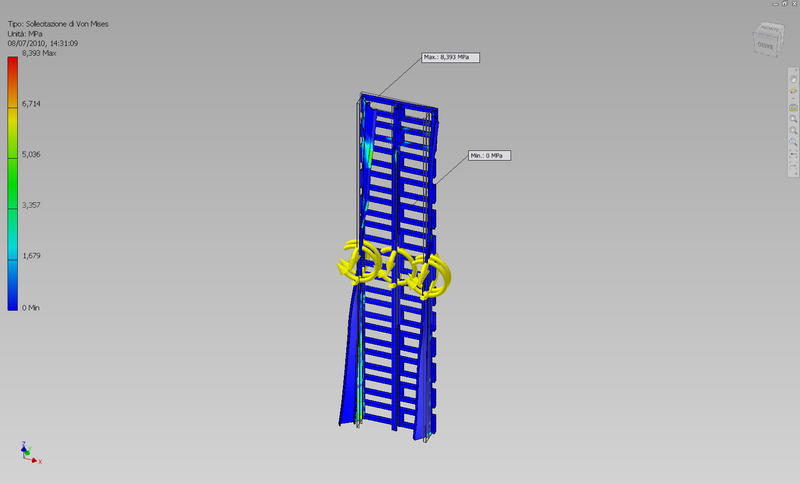

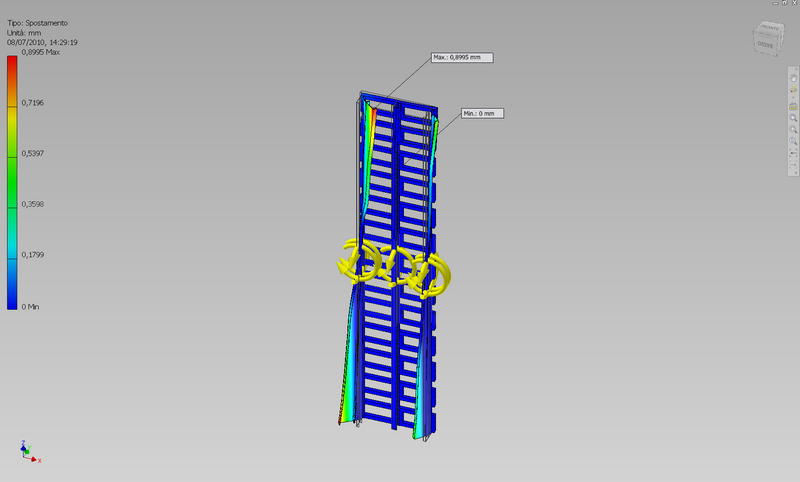

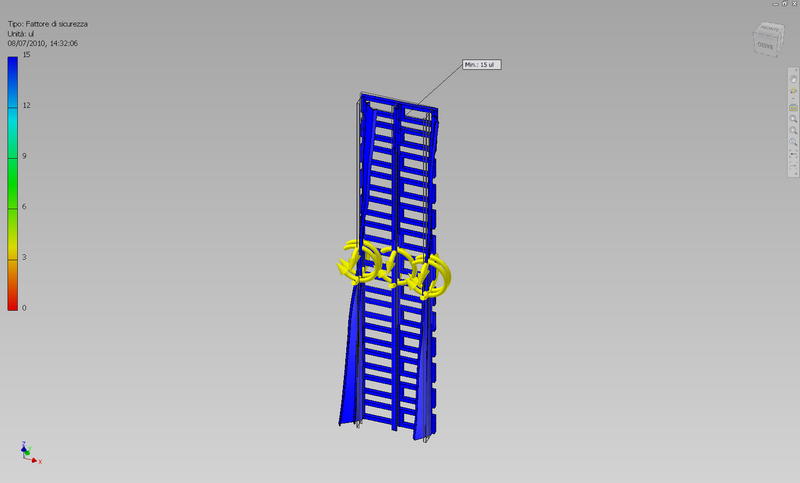

Montante

• Von Mises Max: 8,393 MPa
• Spostamento Max: 0,8995 mm
• Fattore di Sicurezza: 15

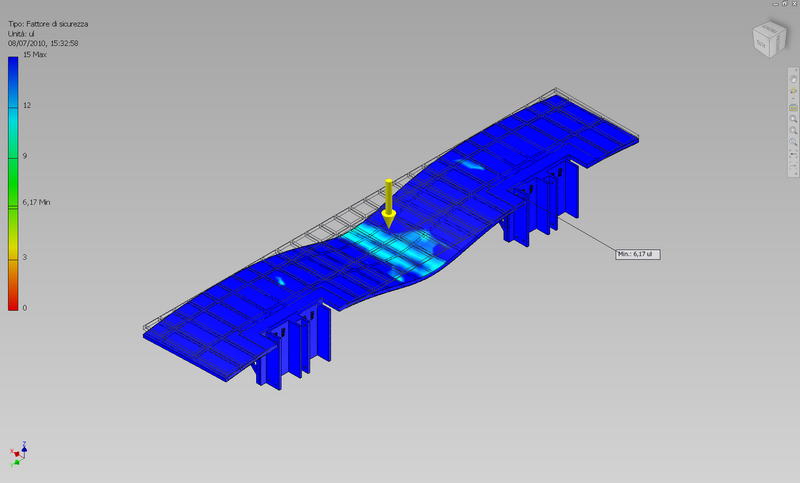

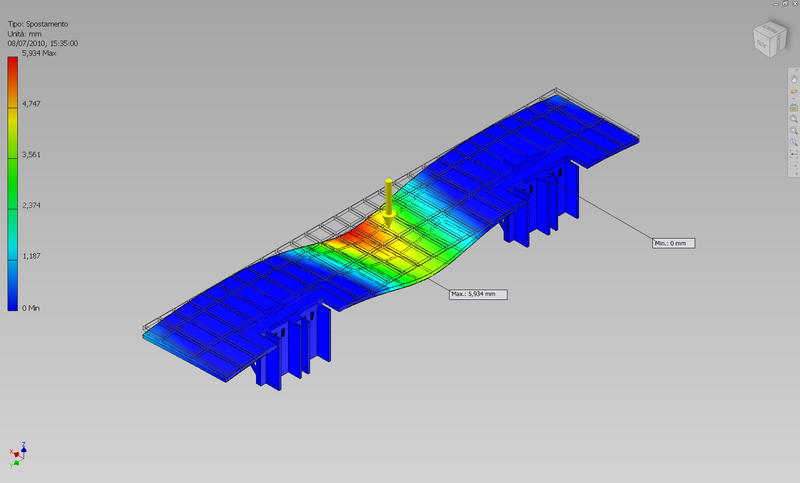

Pedana e Aggancio Pedana

• Von Mises Max: 33,54 MPa
• Spostamento Max: 5,934 mm
• Fattore di Sicurezza: 6,17

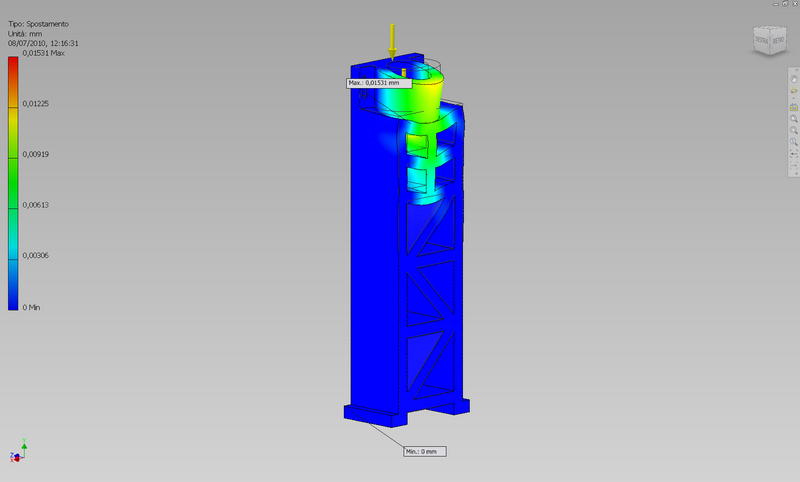

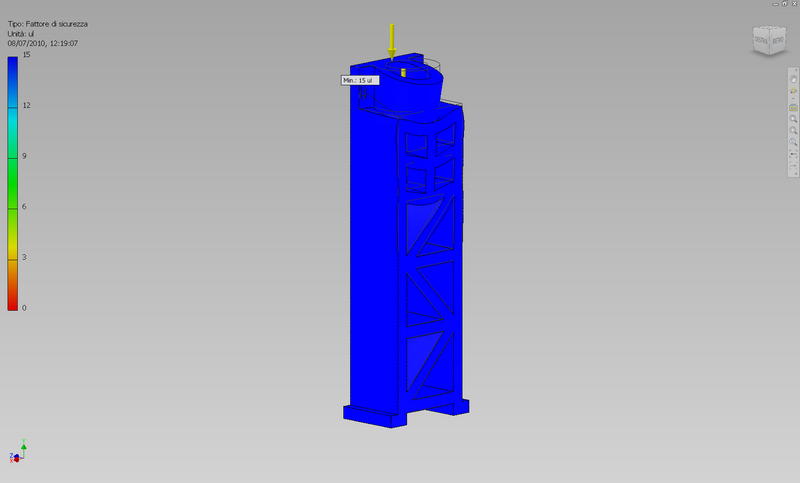

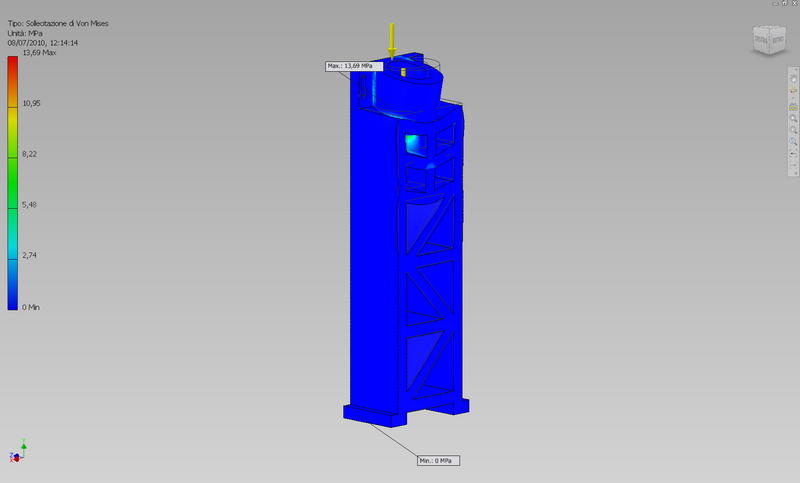

Appoggio Pistone

• Von Mises Max: 13,69 MPa
• Spostamento Max: 0,01531 mm
• Fattore di Sicurezza: 15

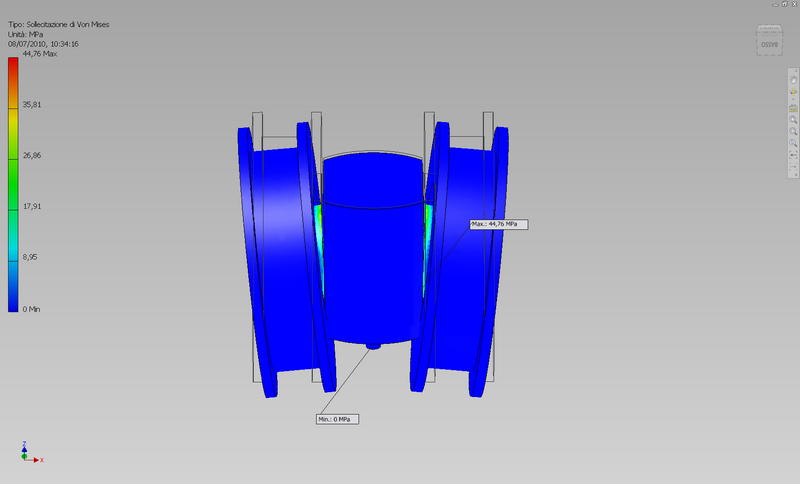

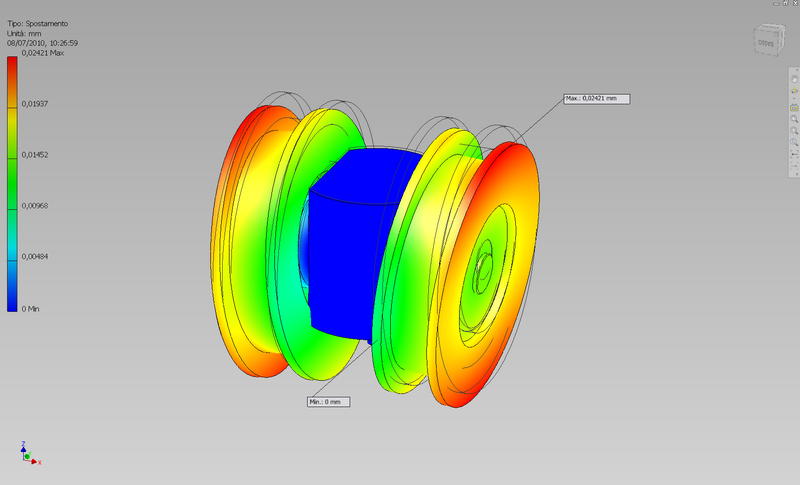

Puleggia

• Von Mises Max: 44,76 MPa
• Spostamento Max: 0,02421 mm
• Fattore di Sicurezza: 4,62
